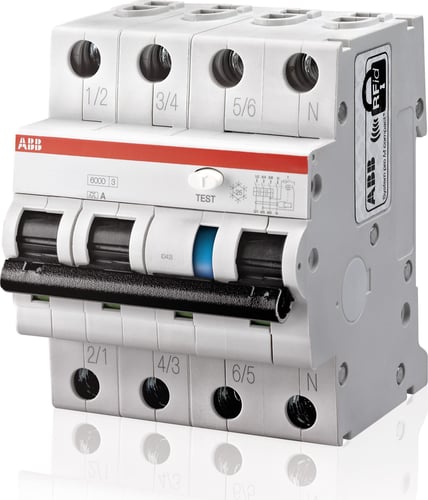

ABB Kombiafbryder DS203NC, C20A 100mA, 4-polet, Type A, 6kA

ABB Kombirelæ C 20/0,1 6kA DS203NC C20 A100 er et essentielt sikkerhedskomponent designet til effektiv beskyttelse i elektriske installationer. Dette 3-polede plus nul kombirelæ er ideelt til anvendelser, hvor det er kritisk at detektere både AC fejlstrømme og pulserende DC fejlstrømme. Med en mærkestrøm på C 20A og en udløserstrøm på 100 mA sikrer det hurtig afbrydelse ved fejl, hvilket minimerer risikoen for personskade og skader på udstyr. Det er velegnet til boliginstallationer samt lette kommercielle miljøer, der kræver pålidelig fejlstrømsbeskyttelse og kortslutningssikring, og fungerer som en kombiafbryder (RCBO) inden for kategorien brydere og koblingsmateriel.

Avanceret beskyttelse med kombirelæ

Kombirelæet DS203NC C20 A100 fra ABB opererer ved en mærkespænding på 230-240V AC og tåler maksimalt UN plus 10 procent spænding. Det dækker et spændingsområde for prøvekreds på 110V til 254V og en frekvens på 50-60Hz. Med en nominel kortslutningsstrøm på 6 kA i henhold til EN 61009-1, tilbyder det robust beskyttelse mod overstrøm og kortslutninger. Dette kombirelæ har en Type A fejlstrømstype, hvilket betyder, at det detekterer både AC fejlstrømme og pulserende DC fejlstrømme. Udløserkarakteristikken er C, og det har 4 poler totalt, hvoraf 3 er beskyttede. Med en bredde på 4 moduler (71mm) og en indbygningsdybde på 69mm er det kompakt og let at installere i eltavlen. Omgivelsestemperaturen under drift er fra minus 25 grader C til plus 55 grader C, hvilket vidner om enhedens robusthed. Tilslutningsklemmerne kan håndtere ledertværsnit op til 25 mm2 for både entrådet og flertrådet kabel. I tilfælde af en jordfejludløsning fremkommer et blåt flag på skiftet, hvilket giver en øjeblikkelig visuel indikator for fejlfinding og reducerer nedetiden betydeligt. Effekttabet er 11.8 W, og enheden har en energibegrænsningsklasse 3 samt kapslingsklasse IP2X. Relæet er udstyret med aflåsningsmekanisme og understøtter parallel omkobling af N-neutral.

• Detekterer både AC og pulserende DC fejlstrømme (Type A), hvilket sikrer omfattende beskyttelse.
• Visuel udløsningsindikator med et blåt flag for hurtig fejlfinding ved jordfejl.
• Robust design med driftstemperatur fra minus 25 grader C til plus 55 grader C.
• Kompakt 4 modulers bredde og 69 mm indbygningsdybde for nem integration.
• Høj nominel kortslutningsbrydeevne på 6 kA for øget sikkerhed.
• Fleksible tilslutningsklemmer der understøtter ledertværsnit op til 25 mm2.

Dette ABB kombirelæ er designet med fokus på sikkerhed og holdbarhed. Den nominelle isolationsspænding Ui er 500V, og den nominelle impulsmodstandsspænding Uimp er 4 kV, hvilket understreger dets evne til at modstå overspændinger i kategori 3. Med en CO2-udledning på 5,44 kg (EPD) under produktionen, viser ABB et engagement i miljøbevidsthed. Kapslingsklassen IP2X beskytter mod adgang til farlige dele og indtrængning af faste fremmedlegemer, hvilket sikrer øget sikkerhed i installationen.

Spørgsmål: Hvilke fejlstrømme detekterer dette kombirelæ?
Dette kombirelæ detekterer både AC fejlstrømme og pulserende DC fejlstrømme, kendt som Type A fejlstrømme.

Spørgsmål: Hvad indikerer det blå flag på kombirelæet?
Et blåt flag på kombirelæet fremkommer i tilfælde af udløsning på grund af en jordfejl, og fungerer som en visuel indikator for hurtig fejlfinding.

Spørgsmål: Hvilken mærkestrøm og udløserstrøm har dette kombirelæ?
Kombirelæet har en mærkestrøm på C 20A og en nominel fejlstrøm (udløserstrøm) på 100 mA.
