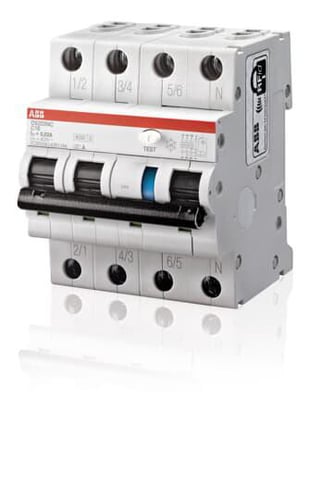

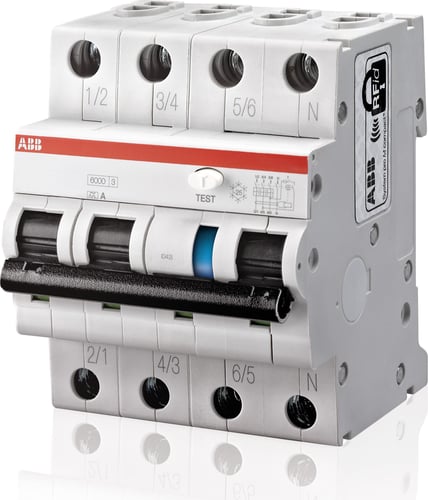

ABB Kombirelæ DS203NC C20 0,3A Type A 3P+N 230V 4M

Kombirelæ C 20/0,3 6kA DS203NC C20 A300 er en avanceret kombiafbryder designet til omfattende beskyttelse af elektriske installationer. Dette 3-polede relæ med nullederbeskyttelse er ideelt til anvendelse i både private hjem, kommercielle bygninger og industrielle miljøer, hvor det sikrer mod fejlstrømme, kortslutninger og overbelastning. Som en del af kategorien brydere og koblingsmateriel tilbyder denne enhed fra ABB en essentiel sikkerhedsfunktion, der forhindrer skader på udstyr og minimerer risikoen for elektriske ulykker. Det bidrager til en sikker drift af dine elektriske kredsløb og er et vigtigt element i moderne sikringsanlæg.

Omfattende beskyttelse og intelligent fejlfinding

Dette kombirelæ er udstyret til at detektere både AC fejlstrømme og pulserende DC fejlstrømme, klassificeret som Type A fejlstrømstype, hvilket gør det yderst alsidigt. Med en mærkestrøm på C 20A og en udløserstrøm på 300 mA, beskytter det effektivt dine kredsløb. Relæet er designet til mærkespændinger på 230-240V AC og er robust nok til systemer op til 415V med en nominel isolationsspænding (Ui) på 500V samt en nominel mærkespænding (Uimp) på 4kV. Den nominelle kortslutningsbrydeevne (Icn) er 6kA i henhold til EN 61009-1, hvilket garanterer pålidelig afbrydelse under kritiske forhold. Enheden har en energibegrænsningsklasse 3 og et effekttab på 11.8W. Tilslutningsklemmerne kan håndtere ledertværsnit op til 25mm2 for både entrådet og flertrådet kabel. Med en modulbredde på 4 moduler (71mm) og en indbygningsdybde på 69mm er det et kompakt valg for eltavler. Relæet fungerer optimalt i et bredt omgivelsestemperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius.

• Effektiv detektering af Type A fejlstrømme, inklusiv AC og pulserende DC fejlstrømme.
• Integreret udløsningsindikator med blåt flag for hurtig identifikation af jordfejl og reduceret nedetid.
• Høj kortslutningsbrydeevne på 6kA, der sikrer maksimal beskyttelse mod overstrømme.
• Kompakt 4-modulers design (71mm bredde) for pladsbesparende installation i eltavler.
• Bredt driftstemperaturområde fra minus 25 grader Celsius til plus 55 grader Celsius.
• Parallell omkobling af N-neutral for fleksible installationsmuligheder.

Fra ABB, en global leder inden for elektrifikation, leverer Kombirelæ C 20/0,3 6kA DS203NC C20 A300 en løsning, der er udviklet med fokus på sikkerhed og pålidelighed. Produktet er designet i overensstemmelse med relevante standarder som EN 61009-1 og IEC 60947-2, hvilket bekræfter dets robusthed og ydeevne under krævende forhold. Med en EPD-dokumenteret CO2-udledning på 5,44 kg ved produktion, viser ABB også et engagement i miljøansvarlighed, og sikrer dig et produkt der lever op til nutidens krav til både funktion og bæredygtighed.

Spørgsmål: Hvilke typer fejlstrømme beskytter Kombirelæ C 20/0,3 6kA DS203NC mod?
Dette kombirelæ beskytter mod både AC fejlstrømme og pulserende DC fejlstrømme, hvilket svarer til en Type A fejlstrømstype.

Spørgsmål: Hvad er fordelen ved udløsningsindikatoren med det blå flag?
I tilfælde af en udløsning på grund af jordfejl fremkommer et blåt flag på skiftet. Denne visuelle indikator hjælper med hurtig fejlfinding og reducerer den tid, anlægget er nede.

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne for dette kombirelæ?
Kombirelæet har en nominel kortslutningsbrydeevne på 6kA i henhold til EN 61009-1, hvilket sikrer en sikker afbrydelse ved kortslutninger.
