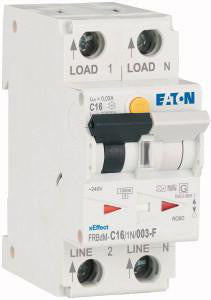

Eaton Kombiafbryder FRBDM-C16/1N/003-F, 16A, 30mA, C, F

Kombirelæ FRBDM-C16/1N/003-F fra Eaton er en essentiel komponent for sikkerheden i dine elektriske installationer. Som en kombineret RCD/MCB, også kendt som en kombiafbryder (RCBO), tilbyder denne enhed omfattende beskyttelse mod både overstrøm, kortslutning og farlige fejlstrømme. Med en mærkestrøm på 16A og en nominel fejlstrøm på 30 mA er den ideel til beskyttelse af kredsløb i boliger og mindre erhverv, hvor der er behov for pålidelig fejlstrømsbeskyttelse af type F. Denne type er særligt velegnet til kredsløb, der forsyner udstyr med frekvensomformere eller andre elektroniske komponenter, som kan generere pulserende jævnstrømme, såsom vaskemaskiner eller varmepumper.

Tekniske specifikationer og ydeevne

Denne kombiafbryder er designet til AC-spænding med en mærkespænding på 240 V og en frekvens på 50 Hz. Den har en udløserkarakteristik af type C, hvilket gør den egnet til kredsløb med moderate startstrømme. Med en nominel fejlstrøm på 0,03 A (30 mA) og fejlstrømstype F sikres hurtig reaktion ved detektering af fejlstrømme, herunder pulserende jævnstrømme, hvilket øger sikkerheden markant. Enheden har en modulbredde på 2 og en indbygningsdybde på 70 mm, hvilket gør den kompakt og nem at installere i standard tavler. Den er klassificeret med en kapslingsklasse på IP20, hvilket beskytter mod faste genstande større end 12,5 mm, men ikke mod vand. Driftsmiljøet tillader temperaturer fra -25 til 40 grader Celsius. Den nominelle kortslutningsstrøm er 10 kA i henhold til EN 61009-1, og den har en energibegrænsningsklasse 3. Med et effekttab på kun 4,3 W er den energieffektiv i drift. Den understøtter et maksimalt ledertværsnit på 1 til 25 mm² for både entrådede og flertrådede ledere. Enheden har i alt 2 poler (1P+N), hvoraf 1 pol er beskyttet.

• Integreret beskyttelse som kombiafbryder (RCBO) mod overstrøm, kortslutning og fejlstrøm.
• Type F fejlstrømsbeskyttelse, optimeret til kredsløb med udstyr, der kan generere pulserende jævnstrømme.
• Udløserkarakteristik C, velegnet til generelle applikationer med moderate startstrømme.
• Robust kortslutningsbrydeevne på 10 kA i henhold til EN 61009-1 for øget sikkerhed.
• Kompakt design med en modulbredde på 2, der sparer plads i tavlen.
• Effektiv energibegrænsning med klasse 3 for reduceret skade ved kortslutning.

Kombirelæ FRBDM-C16/1N/003-F er produceret af Eaton, en anerkendt leder inden for elektriske produkter og systemer, hvilket garanterer overholdelse af industristandarder og pålidelighed. Produktets design er i tråd med moderne krav til bæredygtighed, med en estimeret CO2-udledning på 2,27 kg under produktion (proxy beregnet), hvilket afspejler en bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad betyder fejlstrømstype F for dette kombirelæ?
Fejlstrømstype F indikerer, at kombirelæet er i stand til at detektere og afbryde vekselstrømsfejlstrømme samt pulserende jævnstrømsfejlstrømme op til 1000 Hz, uanset polaritet. Dette gør det særligt velegnet til beskyttelse af kredsløb, der forsyner moderne elektronisk udstyr som varmepumper, klimaanlæg og vaskemaskiner med frekvensomformere, hvor der kan opstå glatte jævnstrømskomponenter.

Spørgsmål: Hvad betyder udløserkarakteristik C?
Udløserkarakteristik C betyder, at kombirelæet udløser ved en strøm, der er 5 til 10 gange højere end mærkestrømmen (In) ved kortslutning. Denne karakteristik er standard for almindelige forbrugerkredsløb og mindre kommercielle installationer, hvor der kan forekomme moderate startstrømme fra apparater som f.eks. lysstofrør eller små motorer.

Spørgsmål: Hvilket ledertværsnit kan anvendes med dette kombirelæ?
Dette kombirelæ understøtter et maksimalt ledertværsnit på 1 til 25 mm² for både entrådede og flertrådede ledere. Dette giver fleksibilitet i installationen og sikrer en solid og sikker tilslutning.
