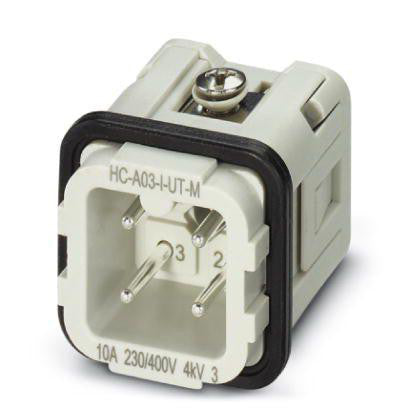

Phoenix Kontaktindsats HC-A03-I-UT-M 3+PE D7 skrue 230/400V

Kontaktindsats HC-A03-I-UT-M fra Phoenix er en robust og pålidelig løsning til elektriske forbindelser i industrielle applikationer, især inden for maskiner og industri. Denne kontaktindsats er designet til at passe ind i modulære stik og fungerer som en central komponent i rammer og indsatser for hybridstik, hvor præcision og holdbarhed er afgørende. Med et poltal på 3+PE (beskyttelsesleder) og en skruetilslutning sikrer den en sikker og stabil forbindelse, velegnet til krævende miljøer.

Tekniske specifikationer og egenskaber

Denne kontaktindsats har en kontaktudførelse af typen pin og er udstyret med tre strømkontakter samt en beskyttelsesleder. Hver pol understøtter én tilslutning, og den elektriske forbindelse sker via en pålidelig skrueforbindelse. Den er kompatibel med ledertværsnit fra 0,5 mm² op til 2,5 mm² for både fintrådede ledere uden tylle og flertrådede ledere. Med en mærkestrøm på 10 A og en mærkespænding på 230 V er den yderligere designet til systemer på 230/400 V og en strømkapacitet på op til 24 A. Kontaktindsatsen er klassificeret med isolationsklasse III og en forureningsgrad på 3, hvilket indikerer dens egnethed til industrielle miljøer. Den nominelle impulsspænding er 4 kV. Materialet i selve kontaktindsatsen og stikforbinderindsatsen er termoplastisk, mens kontakterne er fremstillet af en anden kobberlegering, og kontaktoverfladen består af en anden type materiale. Med et driftstemperaturområde fra minus 40 til 125 grader Celsius kan den modstå ekstreme forhold. Brandhæmmende klasse for isoleringsmaterialerne er V0 i henhold til UL94, hvilket understreger produktets sikkerhed. Indsatsen har en bredde på 21 mm, en dybde på 21 mm og en højde på 28,5 mm. Diameteren på plug-in kontakten er 1,6 mm. Den garanterer minimum 500 instikcyklusser.

• Robust skruetilslutning for sikker og nem installation af ledere fra 0,5 mm² til 2,5 mm².
• Bredt driftstemperaturområde fra minus 40 til 125 grader Celsius, sikrer funktionalitet under ekstreme forhold.
• Høj flammehæmmende klasse (UL94 V0) for isoleringsmaterialerne, hvilket øger sikkerheden markant.
• Kompakt design med dimensioner på 21 mm i bredde, 21 mm i dybde og 28,5 mm i højde.
• Inkluderer en beskyttelsesleder (PE) som en integreret del af de 3+PE poler for optimal sikkerhed i applikationen.
• Designet til mindst 500 instikcyklusser, hvilket garanterer en lang levetid og pålidelighed.

Produceret af Phoenix, en anerkendt producent inden for industristik, er denne kontaktindsats designet med fokus på funktionalitet og holdbarhed. Den estimerede CO2-udledning på 0,13 kg (proxy beregnet) under produktionen afspejler en bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad er den maksimale ledertværsnit, der kan anvendes?
Den maksimale ledertværsnit for både fintrådet uden tylle og flertrådet er 0,5 mm² til 2,5 mm².

Spørgsmål: Hvilken type tilslutning anvender kontaktindsatsen?
Kontaktindsatsen anvender skruetilslutning for en sikker og stabil elektrisk forbindelse.

Spørgsmål: Er der en beskyttelsesleder inkluderet?
Ja, kontaktindsatsen er udstyret med en beskyttelsesleder (PE) for at sikre optimal sikkerhed i applikationen.
