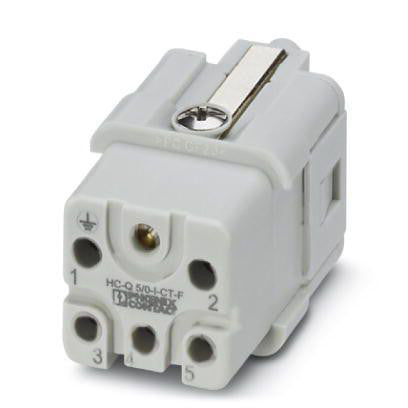

Phoenix Kontaktindsats HC-Q05-I-CT-F 5-pol 230V crimp til effekt

Denne robuste kontaktindsats, model HC-Q05-I-CT-F fra Phoenix, er en essentiel komponent inden for elektriske forbindelser i maskiner og industri. Som en del af kategorien rammer og indsatser for hybridstik og modulære stik, er den designet til at håndtere effektapplikationer med høj pålidelighed. Med et poltal på 5 plus PE (beskyttelsesleder) og en kompakt størrelse D7 er den ideel til krævende industrielle miljøer, hvor stabil strømforsyning er afgørende. Den anvender en sikker crimptilslutning, der sikrer en holdbar og vibrationsresistent forbindelse, velegnet til en bred vifte af industrielle anvendelser.

Tekniske specifikationer for kontaktindsatsen

Kontaktindsatsen HC-Q05-I-CT-F er konstrueret med fem strømkontakter plus en beskyttelsesleder, hvilket giver et samlet poltal på 5 plus PE. Den er specificeret til en mærkespænding på 230 V og en mærkestrøm på 20 A, hvilket gør den egnet til mange standard effektapplikationer. Den understøtter et ledertværsnit fra 0,5 mm² op til 2,5 mm² for både fintrådede uden tylle og flertrådede ledere, og der er én tilslutning pr. pol. Isolationsklassen er III, og den har en forureningsgrad på 3. Kontaktindsatsen er fremstillet af termoplastisk materiale, der opfylder den flammehæmmende klasse V0 ifølge UL94, hvilket garanterer høj sikkerhed i drift. Med et bredt driftstemperaturområde fra minus 40 til 125 grader Celsius kan den modstå ekstreme forhold. Indsatsens dimensioner er 21 mm i bredden, 40,1 mm i højden og 21 mm i dybden.

• Fem strømkontakter plus beskyttelsesleder (5 plus PE) for pålidelig effektfordeling.
• Effektiv crimptilslutning (krympeforbindelse) for sikker og langvarig elektrisk forbindelse.
• Bredt temperaturområde fra minus 40 til 125 grader Celsius sikrer funktionalitet under krævende forhold.
• Fremstillet af robust termoplastisk materiale med UL94 V0 flammehæmmende klasse for øget sikkerhed.
• Understøtter fleksibelt ledertværsnit fra 0,5 mm² til 2,5 mm² for forskellige kabeltyper.
• Designet til brug i modulære stik og rammer for hybridstik, hvilket giver fleksibilitet i systemdesign.

Denne kontaktindsats fra Phoenix er bygget til at holde, med en minimumslevetid på 500 instikcyklusser. Dette vidner om produktets holdbarhed og sikrer en lang og problemfri levetid i industrielle applikationer.

Spørgsmål: Hvilket ledertværsnit understøtter kontaktindsatsen?
Denne kontaktindsats understøtter ledertværsnit fra 0,5 mm² til 2,5 mm² for både fintrådede uden tylle og flertrådede ledere.

Spørgsmål: Hvad er driftstemperaturområdet for denne kontaktindsats?
Kontaktindsatsen er designet til at fungere i et bredt driftstemperaturområde fra minus 40 til 125 grader Celsius.

Spørgsmål: Er der en beskyttelsesleder inkluderet i indsatsen?
Ja, kontaktindsatsen er udstyret med en beskyttelsesleder (PE), hvilket angives ved poltallet 5 plus PE.
