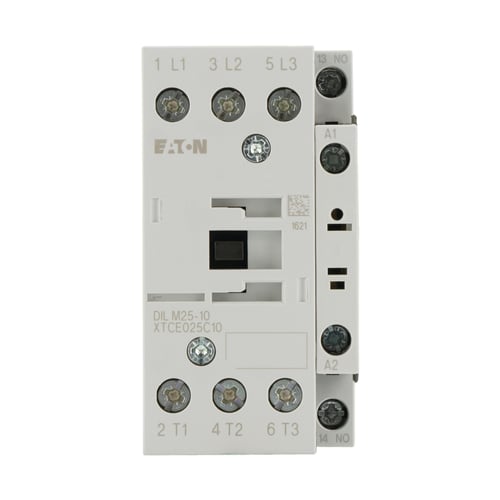

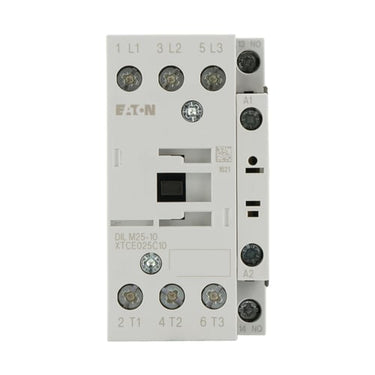

Eaton Kontaktor DILM25-10(RDC24) 25A 11kW 3-pol 1NO 24-27V DC

Denne Eaton DILM25-10(RDC24) kontaktor er en robust løsning designet specifikt til motorstyring og kontrol. Med en nominel strøm på 25 Ampere og en effektkapacitet på op til 11 kW ved 400 V (AC-3), er den velegnet til en bred vifte af industrielle anvendelser. Kontaktoren har 3 hovedpoler og 1 normalt åben (1 N/O) hjælpekontakt, og den opererer med en DC-spolespænding på 24 til 27 VDC. Den tilhører den anerkendte DILM kontaktorserie, som er kendt for sin kapacitet op til 170 A, og er ideel til opgaver inden for tavlestyring og relæer, hvor pålidelig kobling af motorer er afgørende.

Tekniske specifikationer og funktioner

Kontaktoren er designet til at håndtere forskellige belastningstyper og driftsforhold med understøttelse af anvendelseskategorierne AC-1, AC-3 og AC-4. Dette inkluderer ikke-induktive belastninger og modstandsovne (AC-1), samt normale AC-induktionsmotorer til start og sluk under drift (AC-3). Den er også egnet til mere krævende motoroperationer som start, tilslutning, reversering og inching (AC-4). Den nominelle driftsstrøm Ie ved AC-3 og 400 V er 25 A, mens den termiske strøm Ith ved AC-1 og 40 grader C (åben) er 45 A. For trefasede motorer kan den håndtere op til 11 kW ved 380 V/400 V i AC-3 applikationer og 6 kW ved 380 V/400 V i AC-4 applikationer. Tilslutning til hovedstrømkredsen sker via skrueterminaler, hvilket sikrer en sikker og stabil forbindelse. Kontaktoren har en højde på 85 mm, en bredde på 45 mm og en dybde på 97 mm, med en vægt på 0.553 kg.

• Robust 3-polet design med 1 normalt åben (N/O) hjælpekontakt for alsidig motorstyring.
• Understøtter anvendelseskategorierne AC-1, AC-3 og AC-4, hvilket dækker et bredt spektrum af motor- og belastningstyper.
• Høj ydeevne med nominel driftsstrøm på 25 A (AC-3, 400 V) og en maksimal motoreffekt på 11 kW (AC-3, 400 V).
• DC-drift med en spolespænding på 24 - 27 VDC sikrer kompatibilitet med DC-styringssystemer.
• Nem og sikker installation takket være pålidelige skrueterminaler for hovedstrømkredsen.
• Fuldt kompatibel med motorer, der har effektivitetsklasse IE3, og enhederne er markeret med et IE3-logo på pakken.
• Kan kombineres med yderligere hjælpekontakter som DILM32-XHI.. og DILA-XHI(V).. for øget funktionalitet.

Denne kontaktor fra Eaton er et eksempel på et komponent, der opfylder standarder som EN 50012, hvilket bekræfter produktets tekniske overensstemmelse og egnethed til professionelle installationer. Dens design og specifikationer afspejler Eatons engagement i at levere produkter, der er både effektive og holdbare for industrielle anvendelser inden for brydere og koblingsmateriel.

Spørgsmål: Hvilke anvendelseskategorier understøtter denne kontaktor?

Svar: Den understøtter AC-1 for ikke-induktive belastninger, AC-3 for normale AC-induktionsmotorer ved start og sluk under drift, samt AC-4 for mere krævende operationer som start, tilslutning, reversering og inching af AC-induktionsmotorer.

Spørgsmål: Er kontaktoren egnet til motorer med effektivitetsklasse IE3?

Svar: Ja, denne kontaktor er også egnet til motorer med effektivitetsklasse IE3. IE3-klare enheder identificeres med et specifikt logo på deres pakke.

Spørgsmål: Hvilken spolespænding kræver denne kontaktor for DC-drift?

Svar: Denne kontaktor er designet til DC-drift og kræver en spolespænding på 24 - 27 VDC.
