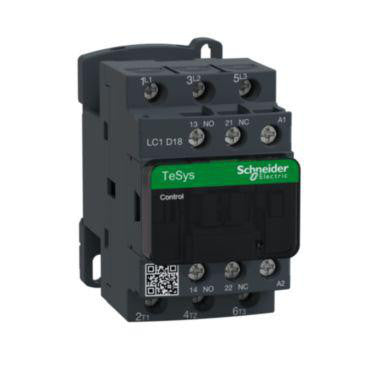

Schneider Electric Kontaktor LC1D18V7, 18A, 7.5kW, 400V spole

Den avancerede Kontaktor LC1D18V7 fra Schneider Electric er en central komponent inden for tavlestyring og elektrisk koblingsmateriel. Med en nominel driftstrøm på 18A ved 400V (AC-3) og en spolespænding på 400V AC (50/60 Hz) er denne kontaktor designet til at håndtere en bred vifte af industrielle applikationer. Den tilhører den anerkendte TeSys D-serie, som er kendt for sin alsidighed og ydeevne, der strækker sig op til 75 kW/400 V og 250 A/AC1. Denne kontaktor er ideel til brug i diverse starterkonfigurationer, herunder reverserende og ikke-reverserende motorstartere, stjerne-trekant-systemer samt løsninger med autotransformere, hvilket sikrer fleksibilitet i komplekse styresystemer. Det er et essentielt element for effektiv og sikker drift af motorer, relæer og lignende udstyr i kategorien brydere og koblingsmateriel.

Tekniske specifikationer og design

Denne Schneider Electric kontaktor, en del af TeSys D produktserien, er konstrueret til robusthed og lang levetid. Med dimensioner på 45 mm i bredden, 77 mm i højden og 86 mm i dybden, er den kompakt og nem at integrere. Den er specifikt designet til AC-drift med en driftsspænding på 440V AC ved både 50 Hz og 60 Hz. Hovedstrømkredsen tilsluttes via en pålidelig skrueforbindelse. Kontaktoren er udstyret med 3 sluttende hovedkontakter, hvilket giver solid kontrol over motorbelastninger. For hjælpefunktioner inkluderer den 1 NC (normalt lukket) og 1 NO (normalt åben) hjælpekontakt, hvilket udvider dens anvendelsesmuligheder i styrekredse og motorværn. Den nominelle drifteffekt for AC-3 ved 400V er 7.5 kW, mens den nominelle effekt ved AC-4, 400 V er 4 kW, med en tilhørende strøm på 9 A. Den nominelle driftstrøm le på AC-1, 400 V er 32 A. Det skal bemærkes, at denne model ikke er egnet til DIN-skinnemontage.

• Alsidig ydelse: Understøtter motorapplikationer op til 75 kW/400 V og 250 A/AC1 (seriekapacitet).
• Fleksible styrekredse: Kompatibel med vekselstrøm, jævnstrøm og jævnstrømstyrekredse med lavt forbrug.
• Bredt anvendelsesområde: Egnet til forskellige startertyper som reverserende, ikke-reverserende, stjerne-trekant og autotransformer-startere.
• Robust konstruktion: Udstyret med 3 sluttende hovedkontakter samt 1 NC og 1 NO hjælpekontakt for pålidelig drift.
• Effektiv tilslutning: Hovedstrømkredsen benytter en sikker skrueforbindelse.
• Bæredygtig produktion: Med et CO2-aftryk på 2,31 kg (EPD) understreger det Schneider Electrics miljøansvar.

Som en del af Schneider Electrics anerkendte TeSys D-serie, er Kontaktor LC1D18V7 et vidnesbyrd om brandets engagement i innovation og kvalitet inden for elektrisk udstyr. Schneider Electric er en global leder kendt for at levere robuste og effektive løsninger til industriel styring og tavlestyring. Denne kontaktor er designet til at opfylde de strenge krav i moderne elektriske installationer, hvilket sikrer pålidelig og langvarig ydeevne i kritiske applikationer og bidrager til effektive systemer for kontaktorer, motorværn og relæer.

Spørgsmål: Hvad er driftsspændingen for denne kontaktor?
Denne kontaktor har en driftsspænding på 440V AC ved både 50 Hz og 60 Hz.

Spørgsmål: Er Kontaktor LC1D18V7 egnet til DIN-skinnemontage?
Nej, denne specifikke model er ikke egnet til DIN-skinnemontage.

Spørgsmål: Hvilken nominel drifteffekt har kontaktoren ved AC-3, 400 V?
Ved AC-3, 400 V har kontaktoren en nominel drifteffekt på 7.5 kW.
