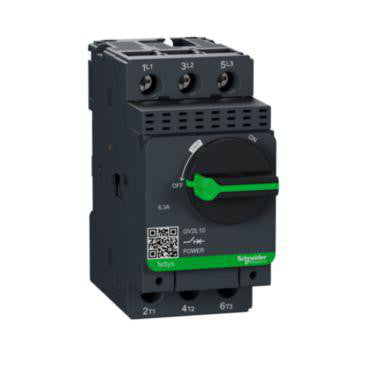

Schneider Electric Magnetisk kortslutningsudløser GV2L10 6,3 A

Denne kortslutningsudløser GV2L10 IN 6,3 A fra Schneider Electric er et essentielt komponent inden for tavlestyring og relæer, designet til at sikre optimal motorbeskyttelse. Som en del af den anerkendte TeSys GV2-serie af motorværn, er denne enhed specifikt udviklet til at beskytte motorer mod skader forårsaget af kortslutninger. Den leverer pålidelig beskyttelse gennem sin magnetiske udløserteknik. Motorværnet kan anvendes til manuel og lokal styring, når det bruges alene, og muliggør automatisk og fjernstyring, når det kombineres med en kontaktor, hvilket gør den til en alsidig løsning inden for brydere og koblingsmateriel.

Pålidelig magnetisk motorbeskyttelse

Denne kortslutningsudløser er konstrueret som en komplet enhed i kapsling og er designet til at håndtere en nominel driftsspænding på 690 V. Med en nominel strøm (IE) på 6,3 A og et indstillingsområde for momentan kortslutningsudløser på 6,3 A, sikrer den præcis beskyttelse. Enheden har 3 poler og en imponerende nominel kortslutningsstrøm (Icu) på 100 kA ved 400 V AC, hvilket understreger dens robusthed under fejlforhold. Den tilbyder desuden faseudfaldsfølsomhed, en kritisk funktion for at beskytte motorer mod ubalancer i forsyningen. Med et effekttab på kun 1,8 W er den energieffektiv. Den nominelle drifteffekt ved AC-3 er 1,5 kW ved 230 V og 2,2 kW ved 400 V. Kapslingsklassen er IP20, og den betjenes via en intuitiv drejeknap. Tilslutning af hovedstrømkredsen sker via skrueforbindelser for en sikker og stabil installation. Med dimensioner på 89 mm i højden, 45 mm i bredden og 97 mm i dybden, og en vægt på 0,32 kg, er den kompakt og nem at integrere i eltavler.

• Del af Schneider Electrics TeSys GV2-serie, kendt for robust motorbeskyttelse.
• Mulighed for manuel og lokal styring, samt automatisk og fjernstyret drift i kombination med en kontaktor.
• Effektiv kortslutningsbeskyttelse gennem magnetisk udløserteknik ved 6,3 A.
• Forbedret sikkerhed, da ingen bevægelige dele kan berøres direkte med fingrene.
• Håndtaget kan låses i "N/C" (normalt lukket) position med op til 3 hængelåse for øget sikkerhed under vedligeholdelse.
• Funktionalitet kan udvides med tilføjelse af underspændingsudkobling for spændingstab eller shunt-udkobling for fjernstyret udkobling.

Som et produkt fra Schneider Electric, en global leder inden for energistyring og automatisering, er denne kortslutningsudløser en del af et bredt sortiment af pålidelige brydere og koblingsmateriel. Med en anerkendt produktserie som TeSys, kan du forvente en dokumenteret robusthed og ydeevne, der understøttes af en gennemsigtig produktionsprofil med et CO2-aftryk på 1,93 kg CO2 (EPD).

Spørgsmål: Er denne kortslutningsudløser udstyret med termisk beskyttelse?
Nej, denne specifikke model (GV2L10) anvender udelukkende magnetisk udløserteknik til beskyttelse mod kortslutninger og er ikke udstyret med integreret termisk beskyttelse.

Spørgsmål: Hvilken type tilslutning anvender hovedstrømkredsen?
Hovedstrømkredsen tilsluttes via skrueforbindelser, hvilket sikrer en robust og pålidelig forbindelse.

Spørgsmål: Kan motorværnet fjernstyres?
Ja, selvom enheden tilbyder manuel og lokal styring, kan den opnå automatisk og fjernstyret drift, når den kombineres med en kontaktor. Yderligere kan funktionaliteten udvides med en shunt-udkobling for direkte fjernstyret udkobling.
