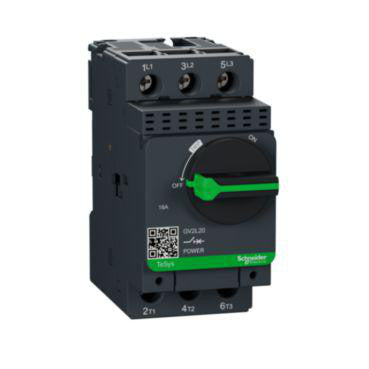

Schneider Electric GV2L20 magnetisk kortslutningsudløser 3P 18A

Denne Kortslutningsudløser GV2L20 IN 18,0 A fra Schneider Electric er en del af Tesys-serien, designet til effektiv motorbeskyttelse. Den er ideel til manuel og lokal styring af motorer, når den anvendes alene som et motorværn, og kan også integreres i automatiske og fjernstyrede systemer i kombination med en kontaktor. Dette komponent er et centralt element inden for brydere og koblingsmateriel samt kontaktorer, motorværn og relæer, hvilket sikrer pålidelig drift og beskyttelse af dine elektriske installationer.

Effektiv og sikker motorstyring

Denne magnetiske kortslutningsudløser, model GV2L20 IN 18,0 A, er en robust komponent fra Schneider Electric designet til industriel brug. Den har en nominel driftsspænding på 690 V og en nominel strøm på 18 A, hvilket gør den velegnet til motorer med en nominel drifteffekt på 7,5 kW ved 400 V AC-3 og 4 kW ved 230 V AC-3. Udløseren er udstyret med magnetisk udløserteknik og har et indstillingsområde for momentan kortslutningsudløser på 18 A. Den har 3 poler og er faseudfaldsfølsom, hvilket øger sikkerheden. Enheden er en komplet enhed i kapsling med en kapslingsklasse på IP20 og et effekttab på 1,8 W. Tilslutningen til hovedstrømkredsen sker via skrueforbindelse, og betjeningselementet er en brugervenlig drejeknap. Med dimensioner på 89 mm i højde, 45 mm i bredde og 97 mm i dybde, passer den kompakt ind i tavler. Det er vigtigt at bemærke, at denne specifikke model ikke inkluderer termisk beskyttelse, men udelukkende fungerer som en kortslutningsudløser. Den nominelle kortslutningsstrøm Icu ved 400 V AC er 50 kA.

• Sikkerhed i højsædet med beskyttelse mod direkte berøring af bevægelige dele.
• Håndtaget kan låses i "N/C" (normalt lukket) position med op til 3 hængelåse for øget sikkerhed under vedligeholdelse.
• Effektiv magnetisk udløserteknik sikrer hurtig kortslutningsbeskyttelse.
• Integreret faseudfaldsfølsomhed beskytter motoren mod ubalancer i strømforsyningen.
• Nem installation med skrueforbindelser til hovedstrømkredsen.
• Robust konstruktion som en komplet enhed i kapsling (IP20).

Produktet er fremstillet af Schneider Electric, en anerkendt producent inden for elektrisk udstyr. Med et CO2-aftryk på 1,93 kg (EPD) demonstrerer dette produkt en bevidsthed om miljøpåvirkning, understøttet af en transparent EPD (Environmental Product Declaration).

Spørgsmål: Har denne kortslutningsudløser integreret underspændingsudløser?
Nej, denne specifikke model har ikke en integreret underspændingsudløser. Dog kan funktionen tilføjes eksternt, hvis det er nødvendigt for systemet.

Spørgsmål: Er der termisk beskyttelse indbygget i denne udløser?
Nej, denne udløser er udelukkende designet med magnetisk udløserteknik for kortslutningsbeskyttelse og inkluderer ikke termisk beskyttelse.

Spørgsmål: Hvilken type tilslutning anvendes til hovedstrømkredsen?
Hovedstrømkredsen tilsluttes via skrueforbindelse, hvilket sikrer en robust og pålidelig forbindelse.
