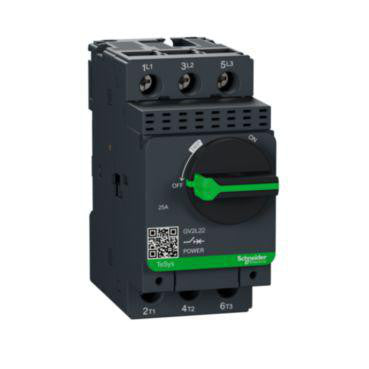

Schneider Electric GV2L22 magnetisk kortslutningsudløser 3P 25A

Denne Schneider Electric TeSys GV2L22 kortslutningsudløser er en essentiel komponent inden for tavlestyring og relæer, designet til effektiv motorbeskyttelse. Som en del af den anerkendte TeSys-serie giver dette motorværn dig mulighed for manuel og lokal styring af dine motorer. Når den kombineres med en kontaktor, åbner den op for muligheder for automatisk og fjernstyret drift, hvilket optimerer din installation. Den er primært en magnetisk udløser, der sikrer hurtig og pålidelig reaktion ved kortslutninger i systemet.

Detaljeret produktbeskrivelse

Denne 3-polede kortslutningsudløser fra Schneider Electric er designet til at håndtere en nominel driftsspænding på op til 690 V. Med en nominel driftsstrøm på 25 A og et fast indstillingsområde for momentan kortslutningsudløser på 25 A, yder den robust beskyttelse. Den magnetiske udløserteknik sikrer en øjeblikkelig reaktion ved kortslutninger, og enheden har en imponerende nominel kortslutningsstrøm Icu på 50 kA ved 400 V AC. Selvom den ikke har integreret termisk beskyttelse, er den udstyret med faseudfaldsfølsomhed, der bidrager til yderligere sikkerhed for din motor. Den er konstrueret som en komplet enhed i kapsling med en kapslingsklasse på IP20, og hovedstrømkredsen tilsluttes via skrueforbindelser. Betjening sker nemt via en drejeknap. Med dimensionerne 89 mm i højde, 45 mm i bredde og 97 mm i dybde, samt et effekttab på kun 1.8 W, er den kompakt og energieffektiv for installationer med nominel drifteffekt på 11 kW ved AC-3, 400 V eller 5.5 kW ved AC-3, 230 V.

• Manuel og lokal styring muliggør fleksibel motorstyring, som kan udvides til automatisk og fjernstyring ved kombination med en kontaktor.
• Forbedret personsikkerhed, da ingen bevægelige dele kan berøres direkte med fingrene.
• Mulighed for at tilføje en underspændingsudkobling, der sikrer udkobling af motorafbryderen ved spændingstab.
• Understøtter tilføjelse af shunt-udkobling for fjernstyret udkobling af motoren.
• Betjeningshåndtaget kan låses i "N/C" (Normalt Lukket) position med op til 3 hængelåse for øget sikkerhed under vedligeholdelse.
• Integreret faseudfaldsfølsomhed, der beskytter motoren mod ubalancer i forsyningen.

Som et produkt fra Schneider Electric, en global leder inden for energistyring og automation, er denne kortslutningsudløser et vidnesbyrd om engagement i innovation og performance. Med en dokumenteret CO2-udledning på 1,93 kg (EPD) i produktionsfasen afspejler den også en bevidsthed om miljøpåvirkning.

Spørgsmål: Er der integreret termisk beskyttelse i denne kortslutningsudløser?
Svar: Nej, denne model er en ren magnetisk kortslutningsudløser og leveres uden integreret termisk beskyttelse.

Spørgsmål: Hvilken tilslutningstype anvendes til hovedstrømkredsen?
Svar: Hovedstrømkredsen tilsluttes via skrueforbindelser for en sikker og pålidelig installation.

Spørgsmål: Kan denne enhed anvendes til fjernstyring?
Svar: Ja, når kortslutningsudløseren kombineres med en kontaktor og eventuelt en shunt-udkobling, er fjernstyret udkobling mulig.
