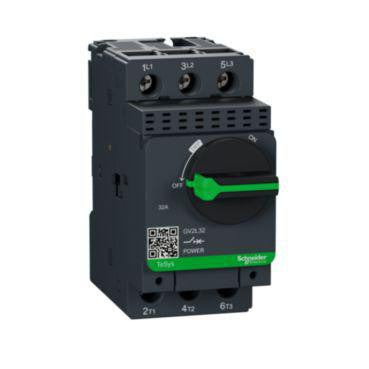

Schneider Electric GV2L32 magnetisk kortslutningsudløser 32A

Denne kortslutningsudløser GV2L32 32A fra Schneider Electric er en essentiel komponent inden for tavlestyring og relæer, designet til effektiv beskyttelse af motorer. Som en del af TeSys GV2-serien fungerer dette motorværn primært som et magnetisk beskyttelseselement. Den er ideel til manuel og lokal styring, når den anvendes alene, men kan også integreres i systemer for automatisk og fjernstyring, når den kombineres med en kontaktor. Med sin robuste konstruktion og specifikke udløserteknik sikrer den pålidelig drift og beskyttelse af dit udstyr.

Tekniske specifikationer og funktioner

Denne kortslutningsudløser, der er en del af Tesys-produktserien fra Schneider Electric, er udstyret med magnetisk udløserteknik og er designet til 3-polede systemer. Den har en nominel driftsspænding på 690 V og en nominel strøm IE på 32 A. Ved 400 V AC kan den håndtere en nominel kortslutningsstrøm Icu på 35 kA. Indstillingsområdet for den momentane kortslutningsudløser er 416 A. Enheden leverer en nominel drifteffekt på 15 kW ved AC-3, 400 V, og 7.5 kW ved AC-3, 230 V. Betjening sker via en brugervenlig drejeknap. Med en kapslingsklasse på IP20, en højde på 89 mm, bredde på 45 mm og dybde på 97 mm, passer den ind i mange installationer. Hovedstrømkredsen tilsluttes via skrueforbindelse, og enheden har et effekttab på kun 1.8 W. Den er konstrueret som en komplet enhed i kapsling og er faseudfaldsfølsom, hvilket øger sikkerheden.

• Ingen bevægelige dele, der kan berøres direkte med fingrene, hvilket øger sikkerheden.
• Håndtaget til styring af motorafbryderen kan låses i "N/C" (normalt lukket) position med op til 3 hængelåse for ekstra sikkerhed under vedligeholdelse.
• Mulighed for at tilføje en underspændingsudkobling, der sikrer udkobling af motorafbryderen ved spændingstab.
• Mulighed for at tilføje en shunt-udkobling for fjernstyret udkobling af enheden.
• Hovedstrømkredsen tilsluttes via pålidelig skrueforbindelse.

Som et produkt fra Schneider Electric, en anerkendt leder inden for energistyring og automation, er denne kortslutningsudløser et resultat af omfattende ekspertise. Den bidrager desuden med en gennemsigtig miljøprofil, angivet med 1,93 kg CO2 (EPD) i produktionen, hvilket afspejler en bevidsthed om produktets livscyklus.

Spørgsmål: Hvad er den primære funktion af Kortslutningsudløser GV2L32 32A?
Den primære funktion er magnetisk kortslutningsbeskyttelse af motorer, med en nominel strøm på 32 A og en magnetisk udløserteknik.

Spørgsmål: Hvilken kapslingsklasse har denne enhed?
Kortslutningsudløseren har en kapslingsklasse på IP20, hvilket giver beskyttelse mod faste genstande over 12,5 mm, men ingen specifik beskyttelse mod vand.

Spørgsmål: Kan denne kortslutningsudløser anvendes til fjernstyring?
Ja, den kan anvendes til fjernstyring, når den kombineres med en kontaktor, og yderligere fjernstyret udkobling kan opnås ved tilføjelse af en shunt-udkobling.
