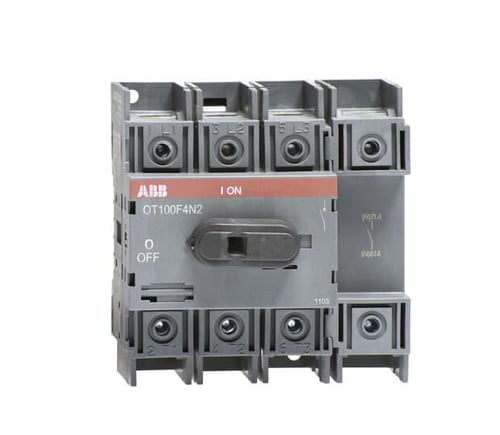

ABB Lastafbryder OT100F4N2, 690V, skrue, uden drejegreb

Denne ABB Lastafbryder 100A 1-0 4 polet OT100F4N2 er en robust og essentiel komponent inden for brydere og koblingsmateriel, specielt designet som en lastafbryder for krævende applikationer. Med sin 4-polede konfiguration og en mærkestrøm på 100A ved 690V AC-22 er den ideel som hovedafbryder samt reparations- og vedligeholdelsesafbryder i industrielle miljøer. Den er velegnet til bundmontage og har en pålidelig skruetilslutning, hvilket gør den til en alsidig løsning blandt tavlekomponenter og lastafbrydere og omskiftere. Selvom den leveres uden drejegreb og aksel, giver dens design fleksibilitet for integration i eksisterende systemer, hvor den skal fungere som en central del af strømkredsen.

Tekniske specifikationer og installationsdetaljer

Denne lastafbryder fra ABB, en del af deres anerkendte sortiment af lastafbrydere og omskiftere, udmærker sig med en nominel strøm Ie på 115 A og en nominel permanent strøm på 100 A ved AC-21 og 80 A ved AC-23, begge ved 400 V. Den understøtter en maksimal nominel driftsspænding Ue AC på 750 V, hvilket sikrer bred anvendelighed. Med en nominel drifteffekt på 37 kW ved AC-23, 400 V, er den yderst effektiv. Enhedens koblingskapacitet ved 400 V er 37 kA, og den har en betinget nominel kortslutningsstrøm Iq på 50 kA samt en nominel korttids-strømstyrke Icw på 2.5 kA. Tilslutningstypen for hovedstrømkredsen er skrueforbindelse, hvilket garanterer en sikker og stabil installation. Med en beskyttelsesklasse på IP20 for forsiden og en kompakt enhedskonstruktion er denne 4-polede lastafbryder velegnet til indbygning i fordelere. Dens dimensioner er 100 mm i højden, 96.5 mm i bredden og 74 mm i dybden.

• 4-polet design, ideel til styring af flerfasede kredsløb.
• Høj nominel strøm på 100 A ved AC-21 og 80 A ved AC-23 (400 V) for robust ydeevne.
• Funktionalitet som både hovedafbryder og reparations-/vedligeholdelsesafbryder.
• Sikker og pålidelig skruetilslutning for hovedstrømkredsen.
• Kompakt design (H: 100 mm, B: 96.5 mm, D: 74 mm) velegnet til indbygning i fordelere.
• Fremstillet af ABB, en garanti for kvalitet og holdbarhed inden for brydere og koblingsmateriel.

Denne lastafbryder er produceret af ABB, en global leder inden for elektrificeringsprodukter, hvilket garanterer en pålidelig og langtidsholdbar løsning for dine elektriske installationer. Med en EPD-dokumenteret CO2-udledning på 2,97 kg under produktionen, afspejler produktet også et fokus på miljøansvar.

Spørgsmål: Er denne lastafbryder designet til at fungere som en sikkerhedsafbryder eller nødstopsudgave?
Nej, denne model er ikke udført som en sikkerhedsafbryder eller en nødstopsudgave.

Spørgsmål: Er der mulighed for at integrere et motordrev med denne lastafbryder?
Nej, den har ikke et integreret motordrev, og der er heller ingen option for et motordrev.

Spørgsmål: Er lastafbryderen låsbar eller egnet til frontmontering?
Nej, denne lastafbryder er ikke låsbar og er heller ikke egnet til frontmontering hverken center eller 4-huls.
