LK målertavle PME150-l, planforsænket, 400V, H737xB360mm

Målertavle PME150-l for ledningstilslutning er designet til planforsænket montage, enten i en pladevæg eller en murniche. Denne måleramme muliggør fleksibel installation, hvor indbygningskassen fastgøres med skruer i murnichen, eller ved brug af pladevægsbeslag i en pladevæg. Den kan sammenbygges både vandret og lodret, og har også mulighed for sammenbygning med PGSE150-18. Til sløjfning af jordledning kan afgreningsklemme 169D1217 anvendes. Lågesæt bestilles særskilt for at fuldende installationen af denne gruppetavlekomponent, som er en del af vores sortiment af målerammer og tilbehør.

Konstruktion og tekniske specifikationer

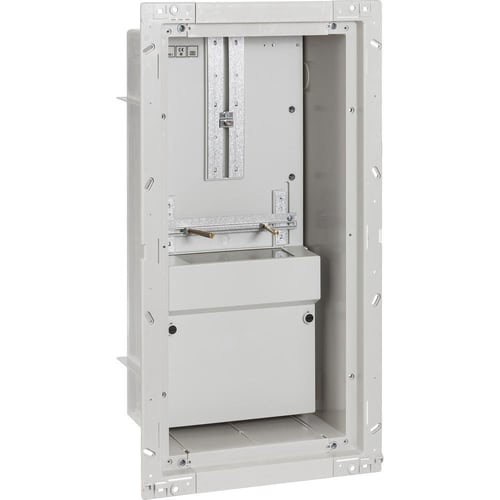

Konstruktionen af denne måleramme omfatter en robust indbygningskasse, et grundstel med målerrækkeklemme, en dækramme og et klemmedæksel. Indbygningskassen, fremstillet af plastik i farven grå, er udstyret med udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne, hvilket sikrer fleksibilitet ved kabelindføring. Den samlede dimension er 737 mm i højden, 360 mm i bredden og 230 mm i dybden. Dækkappen er forsynet med plomberbare låseskruer for ekstra sikkerhed. Produktet er totalisoleret og opfylder standarden FR2000. Den har en mærkestrøm på maksimalt 80 A og en mærkespænding på 400 V a.c. Kapslingsklassen er IP20D, hvilket svarer til IP20. Den kan operere i omgivelsestemperaturer fra minus 10 grader Celsius til plus 35 grader Celsius. Klemmerne understøtter kobberledere fra 4-25 mm² og massive aluminiumsledere fra 16-25 mm². Sløjfemulighed for kobber er 1x16 mm² plus 1x10 mm², mens aluminium ikke er tilladt for sløjfning.

• Designet for planforsænket montage i både pladevæg og murniche.
• Fleksibel sammenbygning, der kan udføres vandret, lodret eller med PGSE150-18.
• Indbygningskasse med udtagelige kabelafdækninger i top og bund samt udslagsblanketter for nem kabelindføring.
• Kapslingsklasse IP20D og totalisoleret for øget sikkerhed.
• Understøtter en mærkestrøm på maksimalt 80 A og en mærkespænding på 400 V a.c.
• Klemmer er kompatible med Cu 4-25 mm² og Al 16-25 mm² (kun massiv).

Produktet overholder FR2000 standarden og er et LK-produkt, hvilket sikrer en gennemprøvet løsning for din installation.

Spørgsmål: Medfølger lågesæt til målertavlen?

Nej, lågesæt bestilles særskilt.

Spørgsmål: Hvilken afgreningsklemme skal anvendes til sløjfning af jordledning?

Til sløjfning af jordledning kan afgreningsklemme 169D1217 anvendes.

Spørgsmål: Hvor kan jeg finde en elektronisk vejledning?

En elektronisk vejledning kan findes i online kataloget.
