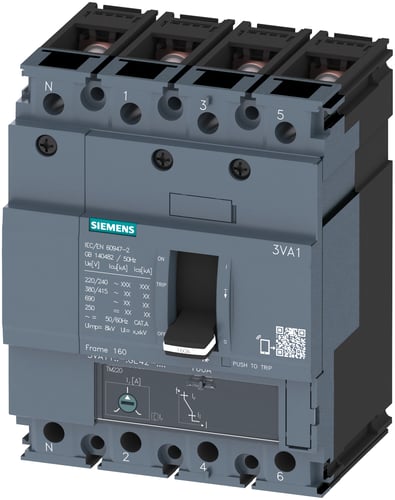

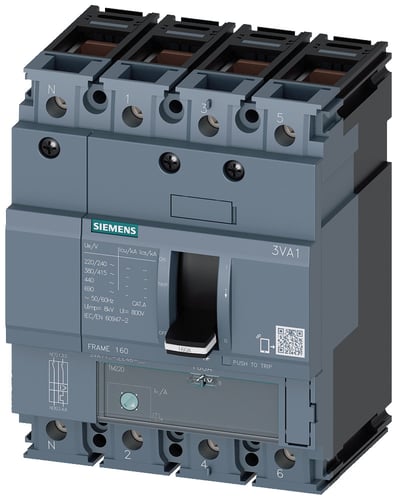

Siemens Maksimalafbryder 3VA1 160 80A 4P 25kA TM220 ubeskyttet

Denne Siemens Sentron 3VA1 maksimalafbryder i byggestørrelse 160 er en robust og effektiv løsning designet til anlægsbeskyttelse i diverse elektriske installationer. Med en imponerende brydeevne på 25 kA ved 415 V og en nominel strøm på 80 A, er denne 4-polede afbryder ideel til at sikre pålidelig drift og beskyttelse af kredsløb mod overbelastning og kortslutning. Den er særligt velegnet til anvendelse i tavlekomponenter, hvor der stilles høje krav til sikkerhed og ydeevne, og bidrager til at opretholde systemets integritet under krævende forhold.

Detaljeret information om maksimalafbryderen

Maksimalafbryderen fra Siemens, model 3VA1, er en IEC-kompatibel enhed med en byggestørrelse på 160 og en brydeevneklasse N, hvilket betyder en nominel kortslutningsstrøm (Icu) på 25 kA ved 400 V, 50 Hz. Den er udstyret med en TM220 anlægsbeskyttelse, som omfatter en justerbar overbelastningsudløser (IR) med et indstillingsområde fra 56 A til 80 A. Kortslutningsbeskyttelsen (II) er fastsat til 10 gange den nominelle strøm (IN), svarende til 800 A, hvilket sikrer øjeblikkelig reaktion ved alvorlige fejl. Denne model har en nulleder, der er ubeskyttet, og tilbyder kabeltilslutning via rammeklemme for hovedstrømkredsen, placeret foran. Den nominelle spænding er 690 V, og enheden har et effekttab på 19.2 W. Med en kapslingsklasse på IP40 og et CO2-aftryk på 4,67 kg (EPD) under produktion, kombinerer denne indbygningselement-konstruktion effektivitet med miljøbevidsthed. Betjeningselementet er en vippearm, og motordrev er tilgængeligt som en valgfri funktion. Enheden måler 151 mm i længden, 119 mm i bredden og 126 mm i højden, med en vægt på 1.295 kg.

• 4-polet design med 25 kA brydeevne ved 400/415 V.
• Justerbar termisk overbelastningsudløser fra 56 A til 80 A.
• Øjeblikkelig magnetisk kortslutningsudløser på 800 A (10 x In).
• Fleksibel kabeltilslutning via rammeklemme og valgfri DIN-skinne montering.
• Robust kapslingsklasse IP40 for beskyttelse i industrielle miljøer.
• Kompakte dimensioner på 151 mm x 119 mm x 126 mm (L x B x H).

Siemens Sentron 3VA-serien er bredt anerkendt for sin innovation og ingeniørkunst, hvilket sikrer, at denne maksimalafbryder leverer konsekvent og pålidelig beskyttelse af elektriske installationer.

Spørgsmål: Hvad er den nominelle strøm for denne maksimalafbryder?
Den nominelle strøm (IE) for denne maksimalafbryder er 80 A.

Spørgsmål: Kan maksimalafbryderen monteres på en DIN-skinne?
Ja, maksimalafbryderen er egnet for DIN-skinne montering, og det er en valgfri monteringsmulighed.

Spørgsmål: Hvilken type udløser har den for overbelastning og kortslutning?
Den er udstyret med en TM220 anlægsbeskyttelse, som inkluderer en justerbar termisk udløser for overbelastning og en fast magnetisk udløser for kortslutning.
