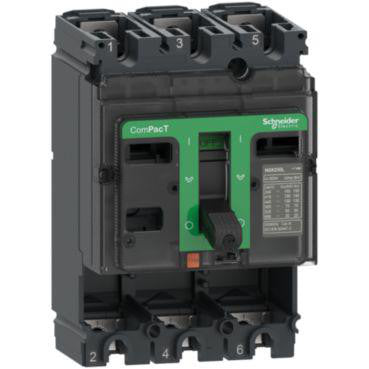

Schneider Electric ComPacT NSX100N grundenhed 3P 100A 50kA

Dette er en 3-polet grundenhed til ComPacT NSX100N, en maksimalafbryder designet til at optimere plads og brydeevne i både standard og specifikke applikationer. ComPacT NSX-serien er kendt for sin evne til at levere effektiv beskyttelse i tavlekomponenter. Denne grundenhed leveres uden en strømrelæenhed, men er fuldt kompatibel med enhver type strømrelæenhed, der kan bestilles separat.

Tekniske specifikationer og alsidighed

ComPacT NSX100N er en robust maksimalafbryder fra Schneider Electric med en nominel strøm på 100 A og 3 poler. Den har en imponerende kortslutningsbrydeevne Icu på 50 kA ved 415 VAC 50/60 Hz, samt en nominel kortslutningsstrøm Icu på 50 kA ved 400 V, 50 Hz. Driftsspændingen er op til 690 VAC 50/60 Hz, dog begrænset til 440 VAC 50/60 Hz, hvis fejlstrømsbeskyttelse implementeres. Enheden er konstrueret som et indbygningselement med skrueforbindelse til hovedstrømskredsen placeret foran, og betjenes via en knebel. Kapslingsklasse (IP) er IP40, og den har et effekttab på 14.1. Produktets dimensioner er 105 mm x 161 mm x 86 mm, hvilket bidrager til dens pladsoptimerende design. Desuden er produktets CO2-aftryk fra produktion målt til 10,98 kg (EPD).

• 3-polet grundenhed til ComPacT NSX100N serien.
• Høj kortslutningsbrydeevne Icu på 50 kA ved 415 VAC 50/60 Hz.
• Kompatibel med strømrelæenheder, der bestilles separat.
• Kan udstyres med en række valgfri funktioner og tilbehør, herunder motordrev og DIN-skinne montage.
• Udløserindikator findes for nem statusovervågning.
• Nominel strøm IE på 100 A.

Denne maksimalafbryder er i overensstemmelse med internationale standarder som IEC 60947, CCC, EAC og marine specifikationer, hvilket bekræfter dens ydeevne og brede anvendelsesmuligheder globalt. Som en integreret del af Schneider Electric EcoStruxure Power-arkitekturen, demonstrerer ComPacT NSX100N en forpligtelse til fremsynet og intelligent energistyring, hvilket sikrer en robust og fremtidssikret løsning for tavlekomponenter.

Spørgsmål: Er ComPacT NSX100N et komplet apparat med beskyttelsesenhed?
Nej, dette er en grundenhed, der leveres uden strømrelæenhed, som skal bestilles separat.

Spørgsmål: Hvad er kortslutningsbrydeevnen for denne maksimalafbryder?
Kortslutningsbrydeevnen Icu er 50 kA ved 415 VAC 50/60 Hz.

Spørgsmål: Hvilke standarder overholder ComPacT NSX100N?
Enheden er i overensstemmelse med internationale standarder som IEC 60947, samt CCC, EAC og marine specifikationer.
