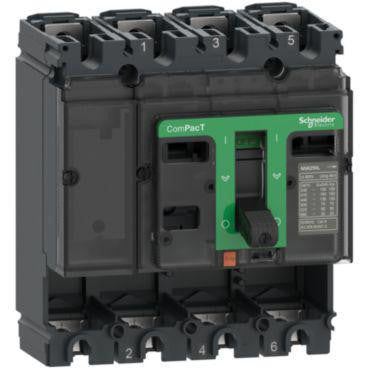

Schneider Electric ComPacT NSX250F Maksimalafbryder u/relæ 250A

Denne Maksimalafbryder uden strømrelæ ComPacT NSX250F er en 4-polet grundenhed, der er designet til at optimere plads og brydeevne i en bred vifte af standard og specifikke applikationer. Den leveres som en grundenhed uden strømrelæ og er fuldt kompatibel med enhver strømrelæenhed, der skal bestilles separat, hvilket giver fleksibilitet i design og funktionalitet. Denne ComPacT NSX250F enhed er et centralt element inden for tavlekomponenter og brydere og koblingsmateriel, der sikrer effektiv beskyttelse.

Tekniske specifikationer og funktioner

Denne Schneider Electric ComPacT NSX250F maksimalafbryder er en robust løsning med en nominel strøm på 250 A og fire poler. Kortslutningsbrydeevnen (Icu) er 36 kA ved 415 VAC 50/60 Hz, og den nominelle kortslutningsstrøm Icu ved 400 V, 50 Hz er ligeledes 36 kA, hvilket sikrer pålidelig beskyttelse. Driftsspændingen er 690 VAC 50/60 Hz, dog begrænset til 440 VAC 50/60 Hz ved implementering af fejlstrømsbeskyttelse. Enheden er designet som et indbygningselement med skrueforbindelse for hovedstrømkredsen, placeret foran. Den har en kapslingsklasse på IP40 og et effekttab på 70.4 W. Betjeningselementet er en knebel, og en udløserindikator er tilgængelig. Selvom den ikke er egnet til DIN-skinne montering som standard, er DIN-skinne montage valgfri. Denne model leveres uden integreret jordfejlsbeskyttelse, underspændingsudløser eller motordrev, men motordrev er tilgængelig som option, og den kan udstyres med en række valgfri funktioner og tilbehør. Dimensionerne er 140 mm x 161 mm x 86 mm.

• 4-polet grundenhed for ComPacT NSX250F serien.
• Nominel strøm (IE) på 250 A.
• Høj kortslutningsbrydeevne (Icu) på 36 kA ved 415 VAC 50/60 Hz.
• Designet til at optimere plads og brydeevne i diverse applikationer.
• Kompatibel med separate strømrelæenheder for øget fleksibilitet.
• Kan udstyres med valgfri funktioner og tilbehør, herunder motordrev som option.

Produceret af Schneider Electric, er denne maksimalafbryder i overensstemmelse med strenge internationale standarder som IEC 60947, CCC, EAC og marine specifikationer, hvilket understreger dens kvalitet og pålidelighed. Som en del af Schneider Electric EcoStruxure Power-arkitekturen, integreres den problemfrit i avancerede energistyringssystemer.

Spørgsmål: Er strømrelæenheden inkluderet i denne ComPacT NSX250F grundenhed?
Denne grundenhed leveres uden strømrelæenhed, som skal bestilles separat for at opnå fuld funktionalitet.

Spørgsmål: Hvad er kortslutningsbrydeevnen for denne maksimalafbryder?
Kortslutningsbrydeevnen (Icu) er 36 kA ved 415 VAC 50/60 Hz, og den nominelle kortslutningsstrøm Icu ved 400 V, 50 Hz er ligeledes 36 kA.

Spørgsmål: Kan ComPacT NSX250F monteres på en DIN-skinne?
Enheden er ikke egnet til DIN-skinne montering som standard, men DIN-skinne montage er tilgængelig som valgfri mulighed.
