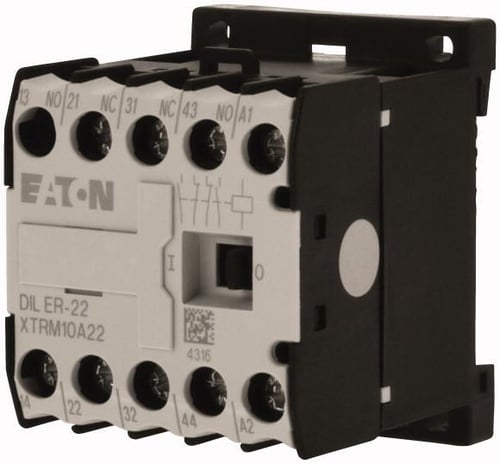

Eaton Minirelæ DILER-22-G-24DC, 24V DC, 2 NO + 2 NC

Minirelæ 2S+ (24VDC) DILER-22-G-24DC fra Eaton er et essentielt komponent inden for tavlestyring og relæsystemer. Dette minirelæ, designet til 24 V DC, er ideelt til en bred vifte af applikationer, hvor præcis og pålidelig styring er afgørende. Med dets kompakte dimensioner og alsidige funktioner passer det perfekt ind i kontrolpaneler og andre installationer, der kræver effektive relæløsninger inden for brydere og koblingsmateriel. Det er en del af kategorien relæer og kontaktorer, motorværn og relæer.

Tekniske specifikationer og funktioner

Dette Eaton minirelæ er udstyret med to sluttekontakter (NO) og to brydekontakter (NC), hvilket giver fleksibilitet i kredsløbsdesign. Spolespændingen er fastsat til 24 V DC, hvilket sikrer stabil drift i DC-baserede systemer. Tilslutning til hjælpekredsløbet sker via skrueterminaler, hvilket garanterer en sikker og robust forbindelse. Relæet kan monteres enten på en DIN skinne eller med skruer, hvilket giver fleksibilitet ved installation. Med en bredde på 45 mm, en højde på 58 mm og en dybde på 54 mm er dette minirelæ designet til at spare plads. Det håndterer en nominel driftstrøm på 10 A og en nominel brydestrøm på 10 A. Driftsspændingen spænder fra 24 til 220 V DC, mens spændingstypen for drift er AC/DC, og spændingstypen for betjening er DC. Relæet er ikke håndbetjent og kommer uden LED-visning eller interface. Den nominelle driftstrøm Ie ved 400 V er 3 A. Produktets vægt er 0,206 kg, og dets produktion har et CO2-aftryk på 1,32 kg (proxy beregnet).

• 2 sluttekontakter (NO) og 2 brydekontakter (NC) for alsidig styring
• Stabil 24 V DC spolespænding
• Sikre skrueterminaler for hjælpekredsløbet
• Fleksible monteringsmuligheder (DIN skinne eller skrue)
• Kompakte dimensioner på 45 mm bredde, 58 mm højde og 54 mm dybde
• Bredt driftsspændingsområde på 24 til 220 V DC

Minirelæet er et produkt fra Eaton, en anerkendt producent inden for elektrisk udstyr og komponenter til tavlestyring. Dets konstruktion og specifikationer afspejler en forpligtelse til funktionalitet og integration i professionelle systemer. Med et beregnet CO2-aftryk på 1,32 kg (proxy beregnet) under produktionen, bidrager produktet til en bevidst tilgang til materialeforbrug.

Spørgsmål: Hvilken spolespænding anvender dette minirelæ?
Dette minirelæ anvender en DC spolespænding på 24 V.

Spørgsmål: Hvilken tilslutningstype benytter relæet for hjælpekredsløbet?
Relæet benytter skrueterminaler (skrueforbindelse) for tilslutning af hjælpekredsløbet.

Spørgsmål: Kan relæet monteres på en DIN skinne?
Ja, relæet kan monteres både på en DIN skinne og med skruer.
