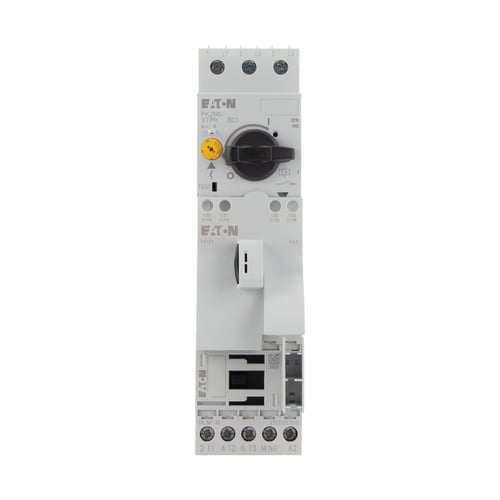

Eaton DOL Motorstarter MSC-D-6,3-M7(24VDC) 2,2kW 4-6,3A 24VDC

Denne Eaton motorstarter kombination, model MSC-D-6,3-M7(24VDC), er en robust løsning designet til direkte start (DOL) af motorer. Den er ideel til styring af motorer op til 2.2 kW ved 400 V AC-3 og er velegnet til en bred vifte af industrielle og kommercielle applikationer, herunder dem med IE3 motorer. Enheden består af et håndbetjent motorværn PKZM0 med et indstillingsområde på 4 til 6.3 A, et samleled PKZM0-XDM12 og en DILM7 kontaktor med en 24 V DC spole. Denne kombination sikrer både overbelastnings- og kortslutningsbeskyttelse, hvilket gør den til et omfattende valg for effektiv motorstyring inden for tavlestyring & relæer.

Detaljeret beskrivelse af Eaton motorstarteren

Denne motorstarter kombination fra Eaton er konstrueret til at opfylde anerkendte standarder som IEC/EN 60947-4-1 og VDE 0660. Den har en nominel drifteffekt på 2.2 kW ved 400 V AC-3 og en nominel driftstrøm på 6.3 A ved samme spænding. Med et indstillingsområde for overbelastningsudløseren på 4 til 6.3 A og en udløserklasse CLASS 10, sikres præcis motorbeskyttelse. Spolespændingen for styrekredsen er 24 V DC, og både hovedstrømkredsen og styrekredsen anvender skrueforbindelser for en sikker og pålidelig tilslutning. Motorstarteren er temperaturkompenseret for overbelastningsbeskyttelse og inkluderer en kortslutningsudløser, hvilket forbedrer driftssikkerheden. Dens kompakte design med dimensioner på 45 mm i bredden, 180 mm i højden og 95 mm i dybden, samt en vægt på 0.693 kg, gør den nem at integrere i eltavler. Kapslingsklassen er IP20, og den kan fungere i omgivelsestemperaturer op til 55 grader Celsius. Enheden er udstyret med et antal hjælpekontakter som er NO: 1.

• Komplet enhed for direkte start (DOL) med integreret motorværn og kontaktor.
• Robust beskyttelse mod overbelastning og kortslutning med udløserklasse CLASS 10.
• Specifikt designet med en 24 V DC spole for styrekredsen.
• Egnet til moderne IE3 motorer for øget energieffektivitet.
• Skrueforbindelser for både hoved- og styrekreds sikrer en pålidelig installation.
• Kompakt og pladsbesparende design med dimensionerne 45 mm x 180 mm x 95 mm (bredde x højde x dybde).

Eaton er en anerkendt producent inden for elektriske komponenter og systemer, og denne motorstarterkombination er et eksempel på deres engagement i at levere produkter, der lever op til internationale standarder som IEC/EN 60947-4-1. Med en betinget nominel kortslutningsstrøm type 2 på 50000 A ved 400 V, tilbyder den solid ydelse og sikkerhed i krævende applikationer.

Spørgsmål: Hvilken type motorstarter er dette?
Det er en motorstarter af typen Direkte start (DOL).

Spørgsmål: Hvad er spolespændingen for denne motorstarter?
Spolespændingen for betjening er 24 V DC.

Spørgsmål: Er denne motorstarter egnet til IE3 motorer?
Ja, den er også egnet for motor klasse IE3.
