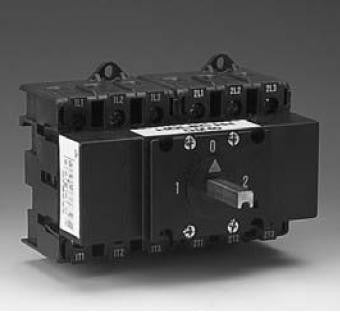

Eaton Omskifter QM100/3, 1-0-2, 100A, 3-polet, drivaksel 6mm

Eaton Omskifter QM100/3 er en robust og pålidelig lastafbryder og omskifter designet til forskellige applikationer inden for tavlekomponenter og elektriske systemer. Denne 1-0-2 omskifter med en nominel strøm på 100 Ampere og 2 x 3 poler er ideel til opgaver, hvor der kræves en sikker og effektiv styring af strømkredse. Den er specifikt designet til bund montage og leveres uden håndtag, men med en 6 mm firkantet drivaksel, hvilket giver fleksibilitet i valg af betjeningselement. QM100/3 er et essentielt element i enhver installation, der kræver pålidelig omskiftning mellem to kilder eller belastninger.

Tekniske specifikationer og funktioner

Denne Eaton omskifter er konstrueret som et indbygningselement med en højde på 105 mm, bredde på 140 mm og en dybde på 195 mm. Den nominelle driftsspænding er 690 V AC, og den maksimale nominelle driftsspænding Ue AC er ligeledes 690 V. Med en nominel strøm IE på 100 A og en nominel permanent strøm ved AC-21, 400 V på 100 A, er den velegnet til krævende opgaver. Omskifteren har 3 poler og leverer en nominel drifteffekt på 37 kW ved AC-23, 400 V og 30 kW ved AC-3, 400 V. For at sikre pålidelighed under kortslutningsforhold har den en nominel kortstids-strømstyrke Icw på 1,85 kA og en betinget nominel kortslutningsstrøm Iq på 15 kA. Tilslutningstypen for hovedstrømkredsen er skrueforbindelse, hvilket sikrer en solid og sikker tilslutning. Beskyttelsesklassen for forsiden er IP20, hvilket giver grundlæggende beskyttelse mod faste fremmedlegemer. Den er ikke udført som sikkerheds-, nødstop- eller reverseringsafbryder og har ingen hjælpekontakter (NO eller NC).

• Bund montage for nem og sikker installation.
• Nominel strøm på 100 Ampere for høj kapacitet.
• 3-polet design til styring af trefasede systemer.
• Inkluderer en 6 mm firkantet drivaksel til ekstern betjening.
• Sikker skrueforbindelse til hovedstrømkredsen.
• Overholder internationale standarder som IEC/EN 60947, VDE 0660 og IEC/EN 60204.

Eaton Omskifter QM100/3 er et produkt fra den anerkendte producent Eaton, og den er designet og fremstillet i overensstemmelse med strenge internationale standarder, herunder IEC/EN 60947, VDE 0660 og IEC/EN 60204. Disse godkendelser vidner om produktets kvalitet og egnethed til professionelle elektriske installationer, hvilket giver tryghed i brugen.

Spørgsmål: Er Eaton Omskifter QM100/3 egnet til frontmontering?
Nej, denne model er ikke egnet til frontmontering, hverken center- eller 4-hulsmontering. Den er designet til bund montage som et indbygningselement.

Spørgsmål: Medfølger der et håndtag til omskifteren?
Nej, Omskifter QM100/3 leveres uden håndtag. Den er udstyret med en 6 mm firkantet drivaksel, hvilket giver mulighed for at vælge et separat betjeningselement efter behov.

Spørgsmål: Hvad er de fysiske dimensioner på omskifteren?
Omskifteren har en højde på 105 mm, en bredde på 140 mm og en dybde på 195 mm.
