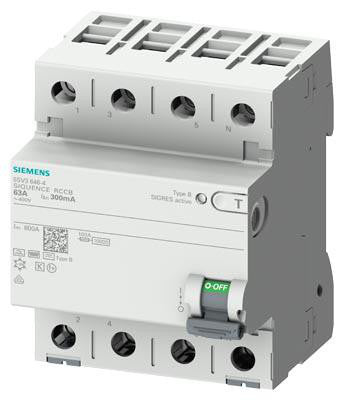

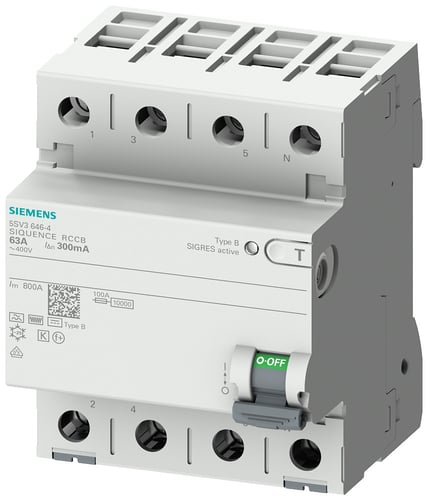

Siemens PFI fejlstrømsafbryder 4P Type B 40A 300mA 400V

Denne PFI 4-polet Type B fejlstrømsafbryder fra Siemens er designet til at give pålidelig beskyttelse mod farlige fejlstrømme i elektriske installationer. Med en mærkestrøm på 40 A og en nominel fejlstrøm på 300 mA er den ideel til systemer, der kræver høj følsomhed og hurtig frakobling. Den korttidsforsinkede funktion sikrer, at afbryderen ikke udløses unødvendigt ved kortvarige, harmløse fejlstrømme, hvilket forbedrer systemets oppetid. Som en Type B fejlstrømsafbryder er den i stand til at detektere både AC og pulserende DC fejlstrømme samt glatte DC fejlstrømme, hvilket gør den velegnet til beskyttelse af udstyr med frekvensomformere, solcelleanlæg og ladestandere, hvor denne type fejlstrømme kan forekomme. Den tilhører kategorien fejlstrømsafbrydere (RCD) og er et centralt element i moderne HPFI og fejlstrømsafbryderløsninger.

Tekniske specifikationer og funktioner

Denne Siemens fejlstrømsafbryder er en 4-polet enhed, der opererer ved en mærkespænding på 400 V AC og understøtter både 50 og 60 Hz frekvenser. Den er bygget til at modstå et bredt spektrum af driftsbetingelser med en omgivelsestemperatur under drift fra minus 25 til 45 grader Celsius. Med en kapslingsklasse på IP20 er den beskyttet mod faste objekter større end 12,5 mm, men ikke mod vand. Afbryderen har en indbygningsdybde på 70 mm og en modulbredde på 4. Den understøtter et maksimalt ledertværsnit på 0,75 til 35 kvadratmillimeter for både entrådede og flertrådede ledere, hvilket giver fleksibilitet ved installation. Produktets effekttab er kun 2,5 W, og den har en miljødeklaration (EPD), der angiver 5,06 kg CO2 i produktionen. Med en nominel isolationsspænding på 2000 V og en nominel mærkespænding (Uimp) på 6 kV er den robust og sikker. Den samlede vægt er 0,448 kg med dimensioner på 100 mm i længden, 87 mm i bredden og 80 mm i højden.

• Type B fejlstrømsdetektion: Registrerer AC, pulserende DC og glatte DC fejlstrømme for omfattende beskyttelse.
• Korttidsforsinket funktion: Minimerer unødvendige udløsninger ved kortvarige fejlstrømme, øger driftssikkerheden.
• Robust design: Med en kortslutningsbrydeevne på 10 kA og en betinget nominel kortslutningsstrøm på 3 kA sikres høj sikkerhed.
• Aflåsningsmekanisme: Inkluderer en aflåsningsmekanisme for øget sikkerhed under vedligeholdelse.
• Udvidelsesmuligheder: Produktet har mulighed for udvidelse, hvilket giver fleksibilitet i systemdesign.
• Fleksibel ledertilslutning: Understøtter ledertværsnit fra 0,75 til 35 kvadratmillimeter for nem installation.

Som et produkt fra Siemens er denne fejlstrømsafbryder et symbol på tysk ingeniørkunst og pålidelighed. Den er designet til at opfylde strenge sikkerhedsstandarder med en kortslutningsbrydeevne på 10 kA og en nominelt mærkespænding (Uimp) på 6 kV, hvilket sikrer robust og langvarig drift i krævende miljøer. Denne enhed er et sikkert valg for kritiske installationer, der kræver en høj grad af beskyttelse mod fejlstrømme.

Spørgsmål: Hvad betyder det, at denne fejlstrømsafbryder er af Type B?
Denne fejlstrømsafbryder af Type B er i stand til at detektere AC, pulserende DC og glatte DC fejlstrømme. Dette gør den velegnet til installationer med udstyr, der kan generere komplekse fejlstrømme, såsom frekvensomformere, solcelleanlæg og ladestandere.

Spørgsmål: Hvorfor er afbryderen korttidsforsinket?
En korttidsforsinket fejlstrømsafbryder er designet til at undgå unødvendige udløsninger ved kortvarige, ufarlige fejlstrømme. Dette øger systemets driftssikkerhed og minimerer afbrydelser i strømforsyningen, samtidig med at den stadig beskytter mod vedvarende farlige fejlstrømme.

Spørgsmål: Hvilken kapslingsklasse har denne fejlstrømsafbryder?
Fejlstrømsafbryderen har en kapslingsklasse på IP20. Dette betyder, at den er beskyttet mod faste genstande større end 12,5 millimeter, men den giver ingen beskyttelse mod vandindtrængning.
