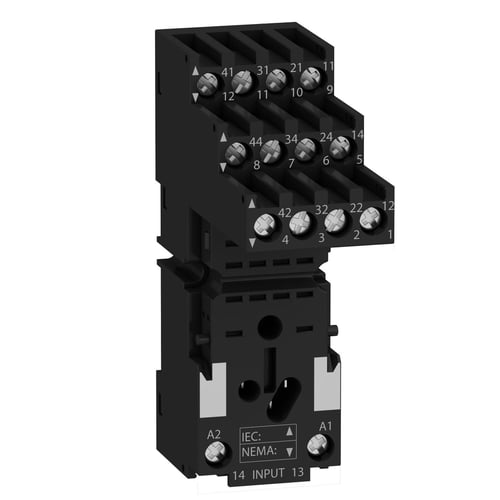

Schneider Electric RXZE2S114M RXM sokkel 14 ben

Denne Relæsokkel for RXM stikbensrelæer fra Schneider Electric, model RXZE2S114M, er designet til stikbensrelæer med 4 kontakter og separate terminaler for effekt og forsyning. Som en del af Zelio RXM serien, som er kendt for industrielle stikbensrelæer velegnede til både simple og komplekse automationssystemer, er denne relæsokkel en essentiel komponent inden for tavlestyring og relæer. Den understøtter RXM stikbensrelæer med 2 eller 4 C/O kontakter og er en del af Harmony produktserien, der leverer funktionskomponenter til DIN-skinne montering. Relæerne fra Zelio RXM serien fås med enten 2 C/O (12A), 3 C/O (10A) eller 4 C/O (6A) kontakter og kan vælges med en testknap og indbygget lysdiode. En version med 4 C/O guldbelagte kontakter for kobling af lave strømme og spændinger er også tilgængelig.

Detaljer om RXZE2S114M relæsoklen

Schneider Electric RXZE2S114M relæsoklen er en robust løsning med en bredde på 27 mm, en dybde på 61 mm og en højde på 79 mm, hvilket gør den kompakt og pladsbesparende i tavlen. Den er udstyret med 14 ben og har en maksimal belastning på 10A. Elektrisk forbindelse sker via skrueforbindelse, hvilket sikrer en pålidelig og stabil tilslutning. Soklen er designet til montering på en 35 mm DIN-skinne, men tilbyder også fleksibilitet med mulighed for direkte montering på bundpladen med to skruer. For optimal kabelføring er terminalerne til spoleforsyningen placeret i bunden af soklen, mens terminalerne til kontaktsættene er placeret i toppen. Denne relæsokkel er opmærket med både NEMA og IEC betegnelser, hvilket vidner om dens internationale anvendelighed. Det er muligt at isætte beskyttelsesmoduler (diode, varistor eller RC-led) direkte i soklen, hvilket øger systemets robusthed. Ved montering af flere RXZE2S114M sokler side om side, kan spoleforsyningen nemt sløjfes med den 2-polede RXZS2 laske. Til marine applikationer med Lloyd's certificering er det en forudsætning at benytte RXZR335 holdebøjlen. Der medfølger ikke en holdebøjle til soklen, men det er muligt at tilkøbe en i plast (RXZR335) eller metal (RXZ400). Produktet vejer 0.065 kg ved en pakkedimension på 85 mm længde, 65 mm bredde og 30 mm højde.

• Designet til montering på 35 mm DIN-skinne samt direkte montering med skruer.
• Separate terminaler for spoleforsyning (bund) og kontaktsæt (top) for overskuelig kabelføring.
• Mulighed for isætning af beskyttelsesmoduler (diode, varistor, RC-led) direkte i soklen.
• Kompatibel med Schneider Electric RXM stikbensrelæer med 2 eller 4 C/O kontakter.
• Understøtter en maksimal belastning på 10A.
• Opmærket med både NEMA og IEC betegnelser for global kompatibilitet.

Denne relæsokkel fra Schneider Electric, en anerkendt producent inden for funktionskomponenter til DIN-skinne, er et gennemtænkt produkt, der understøtter både NEMA og IEC standarder. Desuden understreger kravet om brug af RXZR335 holdebøjlen til marine applikationer med Lloyd's certificering produktets egnethed til krævende miljøer. Produktets miljødata viser et CO2-aftryk på 0,47 kg CO2 for produktion ifølge EPD.

Spørgsmål: Hvilke monteringsmuligheder er der for RXZE2S114M soklen?
RXZE2S114M kan monteres på en standard 35 mm DIN-skinne eller direkte på en bundplade med to skruer.

Spørgsmål: Kan jeg bruge beskyttelsesmoduler med denne sokkel?
Ja, det er muligt at isætte beskyttelsesmoduler såsom dioder, varistorer eller RC-led direkte i relæsoklen.

Spørgsmål: Er der specifikke krav til brug i marine applikationer?
Ja, ved anvendelse i marine applikationer med Lloyd's certificering er det en forudsætning at benytte RXZR335 holdebøjlen.
