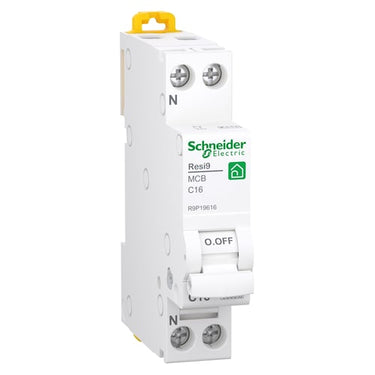

Schneider Electric Resi9 XP aut.sikring 1P+N C 16A 6kA 18mm

Resi9 XP automatsikringen fra Schneider Electric er en robust og pålidelig miniatureafbryder (MCB), designet til lavspændingsinstallationer i både individuelle og kollektive boligbygninger. Som en central komponent inden for sikre elektriske sikringer, beskytter denne 1P+N afbryder effektivt kredsløb mod skadelige kortslutninger og overbelastningsstrømme. Med sin C-karakteristik og en mærkestrøm på 16A er den ideel til en bred vifte af applikationer, hvor der stilles krav til sikkerhed og ydeevne.

Avancerede funktioner for optimal beskyttelse

Denne Resi9 XP automatsikring er en 1P+N afbryder med én beskyttet pol, hvilket sikrer effektiv kredsløbsbeskyttelse. Den har en Icn-klassificeret kortslutningsbrudkapacitet på op til 6.000A ved 230VAC, driftsfrekvens fra 50Hz til 60Hz, og overholder EN/IEC 60898-1 standarden. Produktet udmærker sig ved en elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på hele 20.000 cyklusser, hvilket vidner om lang levetid. Med en nominel Ue-driftsspænding på op til 230VAC og en Ui nominel isolationsspænding på 440VAC, samt en Uimp-impuls modstandsspænding på 4kV, er den bygget til at modstå krævende forhold. Den har en overspændingskategori på 3 og en forureningsgrad på 2. Installationen er fleksibel takket være tunneltype terminalforbindelser i top og bund, der understøtter stive kobberkabler fra 1mm² til 16mm² og fleksible eller med ferrule kobberkabler fra 1mm² til 10mm². Tilslutningsmomentet er 2N.m for PZ2 skruetrækker type, med en afisoleringslængde på 13 mm. Automatsikringen monteres nemt på DIN-skinne med en bredde på 18 mm (svarende til 2 moduler i 9 mm pitch). Dimensionerne er 18 mm (B) x 81 mm (H) x 70,5 mm (D), og den vejer 110g. Farven er hvid (RAL 9003). Driftstemperaturen spænder fra -25°C til +60°C, og den har en kapslingsklasse på IP20, som bliver IP40, når den er installeret i en tavle. Varmeafgivelsen er 3,5W, og energibegrænsningsklassen er 3.

• Effektiv beskyttelse mod kortslutning og overbelastning.
• Indbygget ON/OFF indikation for nem lokal signalering med vippekontrol.
• Fleksibel montering på DIN-skinne og bred kompatibilitet med kabeltyper.
• Høj elektrisk og mekanisk udholdenhed for langvarig drift.
• Overholder internationale standarder som EN/IEC 60898-1 for sikkerhed og kvalitet.
• Robust design med IP20 kapslingsklasse (IP40 i tavle) og bredt driftstemperaturområde.

Dette produkt fra Schneider Electrics Resi9-serie er specifikt udviklet til at opfylde de strenge krav i moderne boliginstallationer. Overholdelsen af EN/IEC 60898-1 standarden og en begrænsningsklasse på 3 understreger produktets fokus på sikkerhed og ydeevne. Med et angivet CO2-aftryk fra produktionen på 0,8 kg (EPD) demonstrerer Schneider Electric også et engagement i miljøansvarlighed.

Spørgsmål: Hvad er hovedformålet med denne Resi9 XP automatsikring?
Denne automatsikring beskytter elektriske kredsløb i boligbygninger mod skader forårsaget af kortslutninger og overbelastningsstrømme, og sikrer dermed både udstyr og personlig sikkerhed.

Spørgsmål: Hvilke kabeltyper kan anvendes med denne afbryder?
Automatsikringen understøtter stive kobberkabler fra 1mm² til 16mm² og fleksible kobberkabler (med eller uden ferrule) fra 1mm² til 10mm² via tunneltype terminalforbindelser.

Spørgsmål: Hvilket temperaturområde er produktet designet til at fungere indenfor?
Resi9 XP automatsikringen er designet til at fungere optimalt i et driftstemperaturområde fra -25°C til +60°C.
