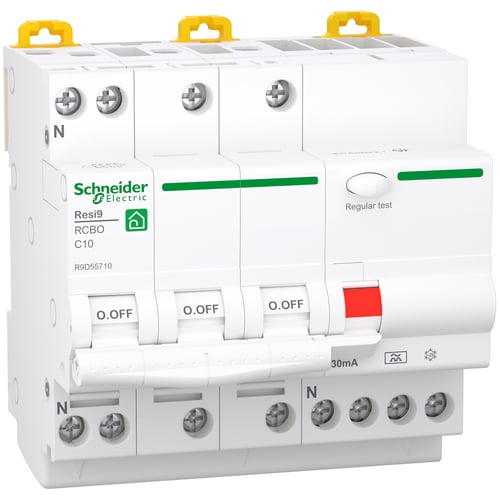

Schneider Electric Resi9 XP RCBO 3PN C 10A 6kA 30mA kl. A

Resi9 XP RCBO/kombiafbryder er en avanceret løsning fra Schneider Electric, der kombinerer en RCD/fejlstrømsafbryder og en MCB/overstrømsbeskyttelse i én enhed. Denne 3P+N kombiafbryder er designet til at give omfattende sikkerhed i boliginstallationer, idet den effektivt beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. Med sin C-karakteristik og 10A mærkestrøm sikrer den en pålidelig og øjeblikkelig beskyttelse af dine elektriske installationer.

Sikkerhedsfunktioner og tekniske specifikationer

Denne Resi9 kombiafbryder er udstyret med 3 beskyttede poler og en A-type jordafledningsbeskyttelse med en høj følsomhed på 30mA, der reagerer øjeblikkeligt ved fejl. Den nominelle kortslutningsbrudkapacitet er imponerende 6.000A (6kA) i overensstemmelse med EN/IEC 61009-2-1 standarden, hvilket garanterer robusthed under fejlforhold. Produktet overholder desuden EN/IEC 61009-1 standarden. Med en elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på op til 20.000 cyklusser er enheden bygget til langvarig drift. Tilslutningen sker via tunneltype terminaler øverst eller nederst, der understøtter stive kobberkabler fra 1mm² til 16mm², samt fleksible kobberkabler og fleksible med ferrule kobberkabler fra 1mm² til 10mm². Den nominelle Ue-driftsspænding er op til 400VAC med en driftsfrekvens på 50Hz, og den nominelle isolationsspænding Ui er 400V. Med en mærket impulsmodstandsspænding Uimp på 4kV og overspændingskategori 3 er den designet til at modstå spændingsspidser. Produktet har en bredde på 90 mm (svarende til 10 moduler af 9 mm stigning), en højde på 91 mm og en dybde på 72,5 mm, vejer 500g og afgiver 2,1W varme. Den er hvid (RAL 9003), har en forureningsgrad på 2 og et tilslutningsmoment på 2N.m. IP-beskyttelsesgraden er IP20 og bliver IP40 i modulær tavle, med en driftstemperatur fra -25°C til +40°C.

• Omfattende beskyttelse mod kortslutning, overbelastning, indirekte kontakt og brandfare.
• Integreret kombiafbryder (RCBO) med både fejlstrøms- (RCD) og overstrømsbeskyttelse (MCB).
• A-type jordafledningsbeskyttelse med 30mA følsomhed og øjeblikkelig udløsning.
• Høj kortslutningsbrudkapacitet på 6.000A (6kA) for øget sikkerhed.
• Robust design med lang elektrisk (7.500 cyklusser) og mekanisk (20.000 cyklusser) levetid.
• Fleksible tilslutningsmuligheder for stive (1-16mm²) og fleksible (1-10mm²) kobberkabler.

Dette Schneider Electric Resi9 produkt er et eksempel på gennemprøvet ingeniørkunst, der overholder de strenge EN/IEC 61009-2-1 og EN/IEC 61009-1 standarder. Med en dokumenteret lav CO2-udledning på 3,63 kg (EPD) under produktion, understreger det også et fokus på bæredygtighed, samtidig med at det leverer en sikker og driftssikker løsning til moderne boliginstallationer.

Spørgsmål: Hvad er forskellen på en RCD og en MCB i denne kombiafbryder?
Denne kombiafbryder (RCBO) integrerer begge funktioner: RCD'en (fejlstrømsafbryder) beskytter mod elektrisk stød og brandfare forårsaget af jordfejl, mens MCB'en (overstrømsbeskyttelse) beskytter mod kortslutning og overbelastning af kabler.

Spørgsmål: Hvilken type beskyttelse tilbyder denne kombiafbryder?
Produktet beskytter omfattende mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare, hvilket sikrer et højt sikkerhedsniveau i boliginstallationer.

Spørgsmål: Hvilke kabeltyper og tværsnit kan tilsluttes?
Afbryderen understøtter stive kobberkabler med et tværsnit fra 1mm² til 16mm². For fleksible kobberkabler og fleksible med ferrule kobberkabler er kapaciteten fra 1mm² til 10mm².
