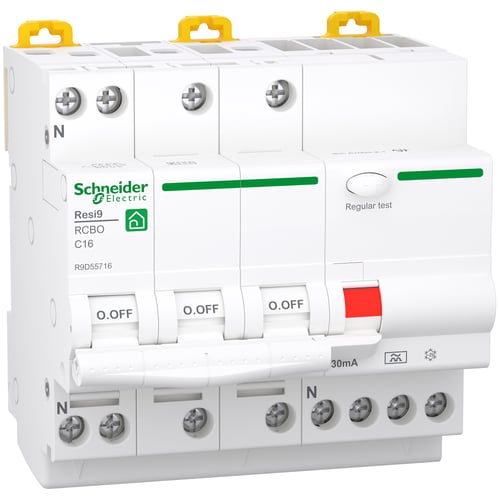

Schneider Electric Resi9 XP RCBO 3PN C 16A 6kA 30mA A 90mm

Dette Resi9-produkt fra Schneider Electric er en avanceret kombiafbryder (RCBO), der effektivt forener funktionerne fra en fejlstrømsafbryder (RCD) og en overstrømsbeskyttelse (MCB) i én enhed. Det er en 3P+N afbryder med tre beskyttede poler, designet til at levere en mærkestrøm på 16A med en C-udløsningskurve. Med sin klasse A jordafledningsbeskyttelse og en følsomhed på 30mA, der udløser øjeblikkeligt, garanterer denne kombiafbryder omfattende beskyttelse. Den sikrer mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og reducerer risikoen for brandfare, hvilket gør den til en sikker og pålidelig løsning for boliginstallationer.

Tekniske detaljer og funktioner

Kombiafbryderen har en nominel kortslutningsbrudkapacitet på op til 6.000A i overensstemmelse med EN/IEC 61009-2-1 standarden og overholder desuden EN/IEC 61009-1. Den udmærker sig ved en elektrisk udholdenhed på op til 7.500 cyklusser og en mekanisk udholdenhed på op til 20.000 cyklusser, hvilket vidner om produktets robusthed. Tilslutningen sker via tunneltype terminaler, der kan monteres enten øverst eller nederst, og er kompatibel med stive kobberkabler fra 1mm2 til 16mm2 samt fleksible kobberkabler (med eller uden ferrule) fra 1mm2 til 10mm2. Den nominelle Ue-driftsspænding er op til 400VAC med en driftsfrekvens på 50Hz, og Ui nominelle isolationsspænding er 400V. Uimp-mærket impulsmodstandsspænding er 4kV, og overspændingskategorien er 3. Med en bredde svarende til 10 x 9 mm stigninger og dimensioner på 90 mm (B) x 91 mm (H) x 72,5 mm (D), samt en vægt på 500g, er den kompakt og let at integrere. Produktet er hvidt (RAL 9003), har en varmeafgivelse på 2,9W og en forureningsgrad på 2. Tilslutningsmomentet er 2N.m for PZ2 skruetrækkertype, og afisoleringslængden er 13 mm. IP-beskyttelsesgraden er IP20 i henhold til IEC 60529, og stiger til IP40, når den er monteret i en modulær tavle. Driftstemperaturen ligger mellem -25 grader Celsius og +40 grader Celsius.

• Kombiafbryder (RCBO) med integreret RCD og MCB funktionalitet.
• Effektiv beskyttelse mod kortslutning, overbelastning, elektrisk stød og brandfare.
• Klasse A jordlækagebeskyttelse med 30mA følsomhed og øjeblikkelig udløsning.
• Høj udholdenhed med 7.500 elektriske og 20.000 mekaniske cyklusser.
• Fleksible tilslutningsmuligheder for kabler op til 16mm2 (stive) og 10mm2 (fleksible).
• Overholder internationale standarder som EN/IEC 61009-2-1 og EN/IEC 61009-1.

Dette produkt fra Schneider Electric er en del af den anerkendte Resi9 produktserie og garanterer langvarig ydeevne og sikkerhed i boliginstallationer. Produktets overholdelse af internationale standarder og Schneider Electrics engagement i bæredygtighed afspejles i produktets EPD-data med 3,63 kg CO2 (produktion).

Spørgsmål: Hvad er formålet med en kombiafbryder (RCBO)?
En kombiafbryder (RCBO) beskytter mod kortslutning, overbelastning, elektrisk stød ved indirekte kontakt og brandfare ved at kombinere funktionerne fra en fejlstrømsafbryder (RCD) og en overstrømsbeskyttelse (MCB) i én enhed.

Spørgsmål: Hvilke kabeltyper kan tilsluttes denne afbryder?
Denne kombiafbryder kan tilsluttes med stive kobberkabler fra 1mm2 til 16mm2 samt fleksible kobberkabler (med eller uden ferrule) fra 1mm2 til 10mm2.

Spørgsmål: Hvilken IP-beskyttelsesgrad har produktet?
Produktet har en IP-beskyttelsesgrad på IP20 i henhold til IEC 60529-standarden og opnår IP40, når det er installeret i en modulær tavle.
