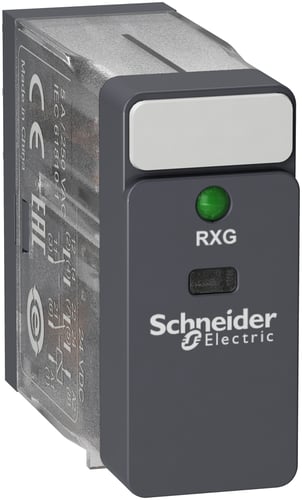

Schneider Electric RXG23BD Stikbensrelæ 2 C/O 5A 24VDC LED

RXG stikbensrelæ med LED 2 C/O 5A og 24VDC er en del af Schneider Electrics Zelio RXG-serie, som er kendt for sin brede kompatibilitet med andre mærker i branchen takket være kraftige stikben. Dette stikbensrelæ er ideelt til anvendelse inden for tavlestyring og generelle relæapplikationer, hvor en pålidelig og overskuelig løsning er påkrævet. Med mulighed for integration af et beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen, tilbyder det fleksibilitet og sikkerhed for dine installationer.

Funktioner og specifikationer for RXG23BD

Dette specifikke RXG23BD stikbensrelæ fra Schneider Electric er udstyret med to C/O (Change-over) AgSn kontakter, der kan håndtere en nominel strøm på 5A. Relæet har en spolespænding på 24 VDC og et egetforbrug på kun 0,53W, med en mindste indkoblingsstrøm på kontaktsættet på 10mA. Relæet er designet med en grøn LED-indikator på fronten, der viser forsyningens status, samt en mekanisk indikator med et orange mærke, der tydeligt viser, om relæet er trukket. For nem identifikation er der en påbygget mærkeplade. Med en bredde på 13 mm, en dybde på 28.8 mm og en højde på 34.5 mm, har relæet en kapslingsklasse på IP40 og anvender fladstifttilslutning. Det har en monostabil omskiftningskarakteristik og er polariseret. Relæet leveres uden sokkel og kræver montering i en RGZE1S48M sokkel, som kan opmærkes med RSZL300 opmærkningsplader. For større installationer kan op til 8 relæer forbindes via sløjfeskinnen RGZS08.

• Udstyret med to C/O AgSn kontakter, der kan håndtere en nominel strøm på 5A.
• Integreret grøn LED-indikator for forsyning og mekanisk træk-indikator for tydelig statusvisning.
• Designet for en spolespænding på 24 VDC med et lavt egetforbrug på 0,53W.
• Mulighed for isætning af beskyttelsesmodul (diode, varistor eller RC-led) direkte i den tilhørende sokkel RGZE1S48M.
• Leveres med påbygget mærkeplade for nem opmærkning og identifikation.
• UL og CSA godkendt, hvilket sikrer anvendelse i både USA og Canada.

Med en forventet levetid på 100.000 koblinger (afhængig af belastningsgrad og type) og en UL samt CSA godkendelse, er dette Schneider Electric relæ bygget til at levere langvarig og sikker drift. Dertil kommer en EPD-erklæring med 0,51 kg CO2 for produktionen, hvilket understreger produktets profil.

Spørgsmål: Hvilken sokkel skal jeg anvende til dette relæ?
Relæet leveres uden sokkel og skal monteres i en RGZE1S48M sokkel for at kunne anvendes.

Spørgsmål: Er det muligt at forbinde flere af disse relæer?
Ja, det er muligt at forbinde op til 8 relæer med sløjfeskinnen RGZS08, som fås som tilbehør til soklerne.

Spørgsmål: Hvordan kan jeg se relæets status?
En grøn lysdiode på fronten indikerer, at der er forsyning til relæet. Lige under lysdioden er der en mekanisk indikator, hvor et orange mærke viser, om relæet er trukket.
