Schneider Electric RXG12JD stikbensrelæ 1C/O 10A 12VDC

RXG stikbensrelæ med testknap og LED 1 C/O 10A og 12VDC fra Schneider Electric er en del af den alsidige Zelio RXG serie af stikbensrelæer. Dette stikbensrelæ er designet til effektiv tavlestyring og generelle relæapplikationer, hvor der er behov for en pålidelig omkoblingsfunktion. Med en bredde på 13 mm og kraftige stikben er relæet kompatibelt med øvrige mærker i branchen. RXG12JD-modellen tilbyder en 1 C/O AgSn kontakt med en nominel strøm på 10A og drives af en 12 VDC forsyning. Det er et monostabilt relæ, der sikrer præcis og kontrolleret skift i dine systemer.

Detaljeret funktion og installation

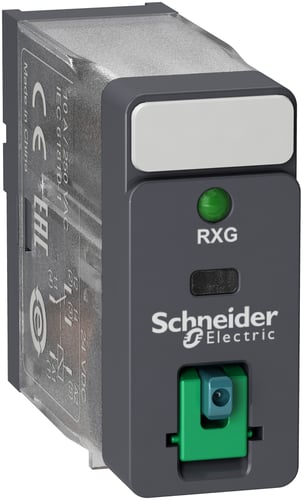

Dette specifikke RXG12JD stikbensrelæ er udstyret med en indbygget testknap og en LED-indikator. Testknappen giver mulighed for momentan påvirkning ved at trykke på den blå knap eller tvangskobling ved at vippe den grønne del op, hvilket forenkler idriftsættelse og fejlfinding. Lige over testknappen findes en mekanisk indikator, hvor et orange mærke tydeligt viser, om relæet er trukket. En grøn lysdiode på fronten indikerer samtidig, at der er forsyning til relæet. Relæet har en kapslingsklasse på IP40 og en elektrisk forbindelse via fladstifttilslutning. Med dimensioner på 34.5 mm i højden og 28.8 mm i dybden passer det ind i mange installationer. Det har et egetforbrug på 0,53W og en mindste indkoblingsstrøm på 100mA. Relæet er konstrueret for en lang levetid på 100.000 koblinger, afhængig af belastningsgrad og type. Bemærk, at relæet leveres uden sokkel og kræver en RGZE1S35M sokkel for at kunne anvendes. Soklen muliggør også isætning af beskyttelsesmoduler som diode, varistor eller RC-led. Yderligere opmærkning kan foretages med RSZL300 opmærkningsplader, og op til 8 relæer kan forbindes med sløjfeskinnen RGZS08.

• Indbygget testknap og LED-visning for nem statuskontrol og fejlfinding.
• Mekanisk indikator, der tydeligt viser, om relæet er trukket.
• Én C/O AgSn kontakt med en nominel strøm på 10A for pålidelig omkobling.
• Mulighed for integration af beskyttelsesmoduler (diode, varistor, RC-led) direkte i soklen.
• Godkendt til international brug med UL og CSA certificeringer for USA og Canada.
• Kompatibilitet med tilbehør som sløjfeskinne RGZS08 og opmærkningsplader RSZL300.

Schneider Electric, et anerkendt brand inden for industriel automation, garanterer med dette stikbensrelæ en løsning der lever op til høje standarder. Relæet er en del af Harmony produktserien, og dets robusthed og kompatibilitet, bekræftet af UL og CSA godkendelser, sikrer pålidelig drift i krævende miljøer.

Spørgsmål: Kræver relæet en sokkel for at fungere?
Ja, RXG12JD leveres uden sokkel og skal monteres i en RGZE1S35M sokkel for at kunne anvendes.

Spørgsmål: Hvilken funktion har testknappen?
Testknappen kan momentant påvirkes ved at trykke på den blå knap og tvangskobles ved at vippe den grønne del op, hvilket gør idriftsættelse og fejlfinding nemmere.

Spørgsmål: Kan jeg se, om relæet er aktiveret?
Ja, relæet har både en mekanisk indikator (et orange mærke) og en grøn lysdiode på fronten, der tydeligt viser, om relæet er trukket og forsynet.
