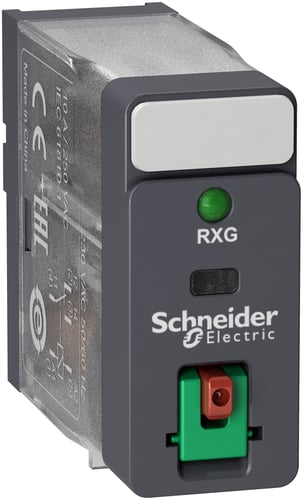

Schneider Electric RXG12B7 stikbensrelæ 1C/O 10A 24VAC Test LED

RXG stikbensrelæ med testknap og LED 1 C/O 10A og 24VAC er en del af Zelio RXG serien fra Schneider Electric, der er anerkendt for sin alsidighed og kompakte design. Dette stikbensrelæ er med sin bredde på 13 mm og kraftige stikben designet til at være kompatibelt med øvrige mærker i branchen, hvilket sikrer nem integration i eksisterende systemer. Med en enkelt skiftekontakt (1 C/O) på 10A og en forsyningsspænding på 24 VAC er det ideelt til en bred vifte af applikationer inden for tavlestyring og relæer, hvor pålidelig styring og statusfeedback er essentiel. Relæet er udstyret med både testknap og indbygget lysdiode for optimal brugervenlighed og fejlfinding som en vigtig funktionskomponent til DIN-skinne installationer.

Funktioner og specifikationer for zelio rxg stikbensrelæet

Modellen RXG12B7 er specifikt konfigureret med en 1 C/O AgSn kontakt, der kan håndtere en nominel strøm på 10A. Relæet drives af en 24 VAC spolespænding (både 50 Hz og 60 Hz) og har et egetforbrug på 0,82VA, med en mindste indkoblingsstrøm på kontaktsættet på 100mA. Med en dybde på 28.8 mm, en bredde på 13 mm og en højde på 34.5 mm er dette monostabile relæ kompakt og pladsbesparende. Det er klassificeret med en kapslingsklasse IP40 og anvender relæteknologi i henhold til IEC 61810-7 (RT I). Den indbyggede testknap giver mulighed for momentan påvirkning ved tryk på den røde knap samt tvangskobling ved at vippe den grønne del op. En mekanisk indikator i form af et orange mærke viser, om relæet er trukket, suppleret af en grøn lysdiode på fronten, der indikerer forsyning til relæet. For nem identifikation og systematisering er der også en påbygget mærkeplade.

• Enkeltkontakt (1 C/O) AgSn med 10A nominel strømkapacitet.
• Indbygget testknap med funktion for både momentan og tvangskobling.
• Integreret grøn LED-visning for forsyningsstatus og mekanisk indikator for trukket relæ.
• Kompakt design med en bredde på 13 mm og kapslingsklasse IP40.
• Kompatibel med isætning af beskyttelsesmoduler (diode, varistor eller RC-led) direkte i relæsoklen.
• UL og CSA godkendelse for brug i USA og Canada, hvilket sikrer international standardoverholdelse for stikbensrelæer.

Dette Zelio RXG stikbensrelæ fra Schneider Electric, en del af Harmony produktserien, er designet for langvarig og stabil drift med en levetid på 100.000 koblinger, afhængig af belastningsgrad og type. Det har et lavt CO2-aftryk på 0,18 kg (proxy beregnet) for produktion, hvilket understreger et fokus på bæredygtighed.

Spørgsmål: Hvilken sokkel skal anvendes for at montere dette relæ?

Relæet leveres uden sokkel og skal monteres i en RGZE1S35M sokkel for at kunne anvendes. Soklerne RGZE1S35M og RGZE1S48M har separate terminaler for forsyning og kontaktsæt, hvilket forenkler fejlfinding.

Spørgsmål: Er der mulighed for at forbinde flere relæer med hinanden?

Ja, det er muligt at forbinde op til 8 relæer med sløjfeskinnen RGZS08, der fås som tilbehør til soklerne, hvilket optimerer kabling og installation i tavler.

Spørgsmål: Hvad indikerer den grønne lysdiode og den mekaniske indikator?

Den grønne lysdiode på fronten indikerer, at der er forsyning til relæet, mens et orange mærke i den mekaniske indikator viser, om relæet er trukket, hvilket giver hurtig visuel feedback om relæets status.
