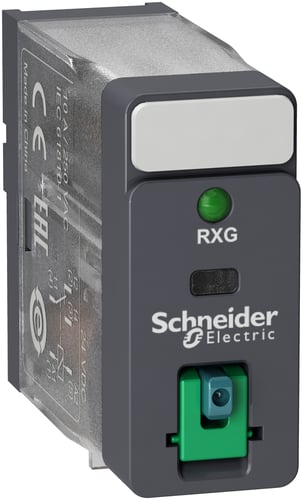

Schneider Electric RXG12BD Stikbensrelæ 10A 24VDC testknap LED

RXG stikbensrelæet fra Schneider Electric, med en spolespænding på 24 VDC, er en essentiel komponent inden for tavlestyring og relæapplikationer. Dette Zelio RXG relæ, der er en del af en serie kendt for sine kraftige stikben og en bredde på 16 mm, er designet til at være kompatibelt med andre mærker i branchen, hvilket sikrer fleksibilitet i installationen. Med sin kompakte formfaktor og robuste design er det ideelt til en bred vifte af industrielle og automatiske systemer, hvor præcis styring og pålidelighed er afgørende for funktionskomponenter til DIN-skinne.

Detaljer om RXG stikbensrelæet

Modellen RXG12BD har en enkelt skiftekontakt (1 C/O) af AgSn med en nominel strøm på 10A, hvilket gør det velegnet til mange koblingsopgaver. Relæet er udstyret med både en testknap og en indbygget LED-visning. Testknappen kan aktiveres momentant ved et tryk på den blå del, eller tvangskobles ved at vippe den grønne del op. For visuel feedback er der en mekanisk indikator, der med et orange mærke viser, om relæet er trukket, suppleret med en grøn lysdiode på fronten, der indikerer forsyningens tilstedeværelse. Med en dybde på 28.8 mm, en bredde på 13 mm og en højde på 34.5 mm er relæet kompakt og nemt at integrere. Det har en kapslingsklasse på IP40 og en monostabil omskiftningskarakteristik med polariseret drev. Relæet leveres uden sokkel og skal monteres i en RGZE1S35M sokkel for korrekt funktion. Egetforbruget er kun 0,53W, og den mindste indkoblingsstrøm på kontaktsættet er 100mA.

• Indbygget testknap for momentan eller tvangskoblet aktivering.
• Mekanisk indikator og grøn LED for tydelig statusvisning af forsyning og trækkefunktion.
• Kompatibel med branchens standarder og andre mærker af stikbensrelæer.
• Mulighed for isætning af beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen.
• UL og CSA godkendelse for brug i USA og Canada.
• Forberedt for nem opmærkning via påbygget mærkeplade og RSZL300 opmærkningsplader til soklen.

Dette Schneider Electric RXG stikbensrelæ er et robust og gennemtestet produkt, der sikrer en levetid på 100.000 koblinger, afhængig af belastningsgrad og type. Med UL og CSA godkendelser er det et pålideligt valg for installationer, der kræver høj standard og international anerkendelse.

Spørgsmål: Leveres RXG12BD relæet med en sokkel?
Nej, relæet leveres uden sokkel og kræver en RGZE1S35M sokkel for at kunne anvendes.

Spørgsmål: Hvad er forsyningsspændingen og egetforbruget for dette relæ?
Forsyningsspændingen er 24 VDC, og relæets egetforbrug er 0,53W.

Spørgsmål: Hvordan kan jeg se relæets status?
Relæet har en mekanisk indikator med et orange mærke, der viser, om det er trukket, samt en grøn lysdiode på fronten, der indikerer forsyning.
