Schneider Electric RXG22B7 stikbensrelæ 2 C/O 5A 24V test/LED

RXG stikbensrelæet med testknap og LED, model RXG22B7, er et 2 C/O 5A og 24VAC stikbensrelæ fra Zelio RXG serien. Denne serie er kendetegnet ved en bredde på kun 16 mm og kraftige stikben, hvilket sikrer kompatibilitet med andre mærker i branchen. Relæet er en essentiel funktionskomponent til DIN-skinne, designet til tavlestyring og relæapplikationer, hvor der er behov for en kompakt og alsidig løsning. Det er velegnet til forskellige styringsopgaver og kan nemt integreres i eksisterende systemer.

Detaljer om RXG22B7 relæet

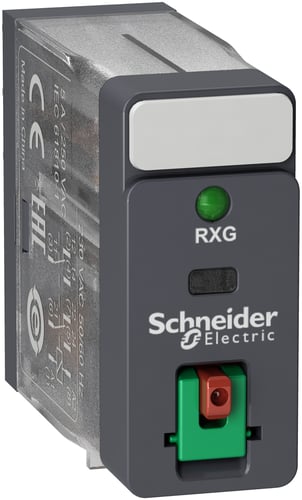

RXG22B7 er udstyret med 2 C/O AgSn kontakter på 5A, en indbygget testknap og LED-indikator. Testknappen kan momentant aktiveres ved at trykke på den røde knap, og relæet kan tvangskobles ved at vippe den grønne del op. Relæet har en mekanisk indikator lige over testknappen, hvor et orange mærke tydeligt viser, om relæet er trukket. En grøn lysdiode på fronten indikerer samtidig, at der er forsyning til relæet. Relæet har en kapslingsklasse på IP40 og en omskiftnings karakteristik som monostabil. Den nominelle strøm er 5A, og den mindste indkoblingsstrøm på kontaktsættet er 10mA. Forsyningen til RXG22B7 er 24 VAC med et egetforbrug på 0,82VA. Spolespænding for både 50 Hz og 60 Hz er 24 VAC. Med dimensioner på 34.5 mm i højde, 13 mm i bredde og 28.8 mm i dybde, samt en vægt på 0.021 kg, er det et kompakt valg. Relæet leveres uden sokkel og kræver en RGZE1S48M sokkel for brug. Produktet er en del af Schneider Electric Harmony serien, og dets produktion har et CO2-aftryk på 0,19 kg (proxy beregnet).

• 2 C/O AgSn kontakter med en nominel strøm på 5A.
• Indbygget testknap for manuel aktivering og tvangskobling samt integreret LED-visning.
• Mekanisk indikator og grøn lysdiode for tydelig statusvisning af relæets tilstand og forsyning.
• Kompatibel med øvrige mærker i branchen og mulighed for isætning af beskyttelsesmodul (diode, varistor eller RC-led) i relæsoklen.
• Lang levetid på 100.000 koblinger, afhængig af belastningsgrad og type.
• UL og CSA godkendelse for anvendelse i USA og Canada.

De tilhørende sokler RGZE1S35M og RGZE1S48M er designet med separate terminaler for forsyning og kontaktsæt, hvilket forenkler fejlfinding og gør processen både enkel og overskuelig. Denne gennemtænkte konstruktion bidrager til en mere effektiv vedligeholdelse af systemer inden for tavlestyring og relæapplikationer.

Spørgsmål: Hvilken sokkel skal jeg anvende til RXG22B7 relæet?
Relæet leveres uden sokkel og skal monteres i en RGZE1S48M sokkel for at kunne anvendes.

Spørgsmål: Hvad er forsyningsspændingen for dette relæ?
Forsyningen til RXG22B7 er 24 VAC, og egetforbruget er 0,82VA.

Spørgsmål: Kan flere RXG relæer forbindes sammen?
Ja, det er muligt at forbinde op til 8 relæer med sløjfeskinnen RGZS08, som fås som tilbehør til soklerne.
