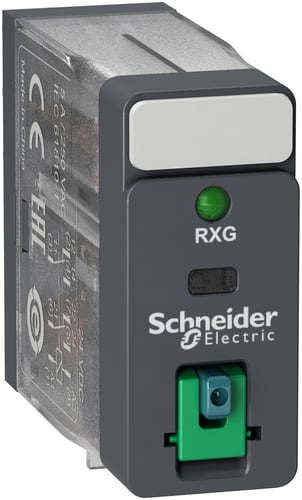

Schneider Electric RXG22BD stikbensrelæ 2 C/O 5A 24VDC m/LED

RXG stikbensrelæet med testknap og LED 2 C/O 5A og 24VDC fra Zelio RXG-serien er en essentiel funktionskomponent til tavlestyring og relæapplikationer. Med en bredde på 13 mm er dette stikbensrelæ designet til at være kompatibelt med øvrige mærker i branchen, hvilket sikrer nem integration i eksisterende systemer. RXG22BD modellen er udstyret med 2 C/O kontakter, en indbygget testknap og en LED-indikator, der giver optimal kontrol og overvågning i diverse elektriske installationer. Det er en ideel løsning til systemer, der kræver pålidelig og visuelt understøttet styring af kredsløb.

Avancerede funktioner og tekniske specifikationer for RXG22BD

Dette Harmony RXG stikbensrelæ, model RXG22BD, har enkeltkontakter af typen 2 C/O AgSn, der kan håndtere en nominel strøm på 5A. Relæet opererer på en spolespænding på 24 VDC med et egetforbrug på 0,53W og har en mindste indkoblingsstrøm på kontaktsættet på 10mA. Den mekaniske levetid er imponerende 100.000 koblinger, afhængig af belastningsgrad og type. Relæet er polariseret og har tvangsførte kontakter med en monostabil omskiftningskarakteristik. Kapslingsklassen er IP40, hvilket giver beskyttelse mod faste fremmedlegemer. Den indbyggede testknap kan momentant aktiveres ved tryk eller tvangskobles ved at vippe den grønne del op. En mekanisk indikator viser, om relæet er trukket, suppleret af en grøn lysdiode, der indikerer forsyning. Relæet måler 34.5 mm i højden, 13 mm i bredden og 28.8 mm i dybden og er udstyret med fladstifttilslutning samt en påbygget mærkeplade for nem opmærkning.

• Integreret testknap og LED-indikator for nem betjening og visuel status.
• Robust design med 2 C/O AgSn kontakter, der håndterer en nominel strøm på 5A.
• Effektiv drift med 24 VDC spolespænding og et lavt egetforbrug på 0,53W.
• Mulighed for isætning af beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen.
• UL- og CSA-godkendt, hvilket sikrer bred anvendelse i USA og Canada.
• Kompatibel med RGZE1S48M sokkel og tilbehør som RSZL300 opmærkningsplader og RGZS08 sløjfe skinne.

Zelio RXG serien er kendt for sin pålidelighed og er UL- og CSA-godkendt for brug i USA og Canada, hvilket bekræfter dens høje standarder og brede anvendelighed. Soklerne RGZE1S35M og RGZE1S48M, der er kompatible med RXG relæerne, har separate terminaler for forsyning og kontaktsæt, hvilket forenkler fejlfinding og installation.

Spørgsmål: Hvilken sokkel skal anvendes til RXG22BD relæet?
Relæet leveres uden sokkel og skal monteres i en RGZE1S48M sokkel for at kunne anvendes.

Spørgsmål: Er det muligt at forbinde flere RXG relæer?
Ja, det er muligt at forbinde op til 8 relæer med sløjfeskinnen RGZS08, der fås som tilbehør til soklerne.

Spørgsmål: Er RXG relæet godkendt til international brug?
Ja, RXG serien har UL og CSA godkendelse for brug i USA og Canada.
