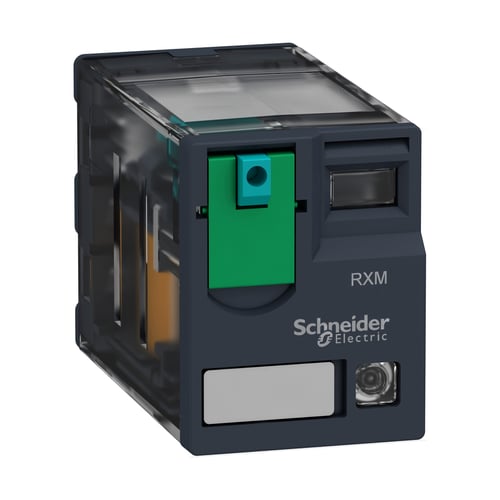

Schneider Electric RXM3AB2BD 3 C/O 10A 24VDC testknap LED

RXM stikbensrelæet er en del af Schneider Electric Zelio RXM serien af industrielle stikbensrelæer, der er skræddersyet til brug i både simple og komplekse automationssystemer. Dette specifikke relæ, RXM3AB2BD, er en essentiel komponent inden for tavlestyring og relæer, designet til at levere pålidelig funktion i mange applikationer.

Tekniske specifikationer og funktioner for RXM3AB2BD

RXM3AB2BD er et robust stikbensrelæ fra Schneider Electric Harmony produktserie, udstyret med 3 C/O (changeover) AgNi kontakter med en nominel strøm på 10A. Relæet forsynes med 24 VDC, og dets egetforbrug er på beskedne 0,9W. Den mindste indkoblingsstrøm på kontaktsættet er 10mA. Relæet er yderst brugervenligt med en indbygget testknap og LED-indikator. Testknappen kan momentant påvirkes ved et tryk eller tvangskobles ved at vippe den grønne del op. En grøn lysdiode på fronten indikerer forsyning, mens en mekanisk indikator med et orange mærke viser, om relæet er trukket. Med en kapslingsklasse på IP40 og en monostabil omskiftningskarakteristik er relæet velegnet til forskellige miljøer. Relæets dimensioner er bredde 21 mm, dybde 55 mm og højde 27 mm. Selvom relæet leveres uden sokkel, er det fuldt kompatibelt med RXZE2S111M soklen, som giver mulighed for at indsætte et beskyttelsesmodul (diode, varistor eller RC-led) efter behov. Relæet vejer 0,037 kg, og dets produktions CO2-aftryk er 0,32 kg (EPD).

• 3 C/O AgNi kontakter med en nominel strøm på 10A og en forsyning på 24 VDC.
• Indbygget testknap for momentan eller tvangskobling samt en grøn LED-indikator for forsyning.
• Mekanisk indikator (orange mærke) der visuelt bekræfter relæets koblingsstatus.
• Mulighed for montering af beskyttelsesmodul (diode, varistor eller RC-led) direkte i den tilhørende RXZE sokkel.
• Forberedt for mærkeplade på relæet og yderligere opmærkning med RXZL420 skilt på soklen.
• Kompatibel med holdebøjler som RXZR335 eller RXZ400 for sikker fastholdelse i soklen, selv under vibrerende forhold.

Relæet er designet for langvarig brug med en levetid på 100.000 koblinger, afhængig af belastningsgrad og type. For international anvendelse har RXM serien UL og CSA godkendelse for brug i USA og Canada. Ved anvendelse i marine applikationer med Lloyd's certificering er det en forudsætning, at RXZR335 holdebøjlen benyttes for at sikre optimal ydeevne og sikkerhed.

Spørgsmål: Leveres RXM3AB2BD med en sokkel? Nej, RXM3AB2BD leveres uden sokkel, men er kompatibel med RXZE2S111M soklen, som skal købes separat.

Spørgsmål: Hvilke godkendelser har RXM3AB2BD relæet? Relæet har UL og CSA godkendelse for brug i USA og Canada. Ved brug med RXZR335 holdebøjlen kan det også opnå Lloyd's certificering for marine applikationer.

Spørgsmål: Hvad er forsyningsspændingen og kontaktkonfigurationen? Forsyningsspændingen er 24 VDC, og relæet er udstyret med 3 C/O AgNi kontakter på 10A.
