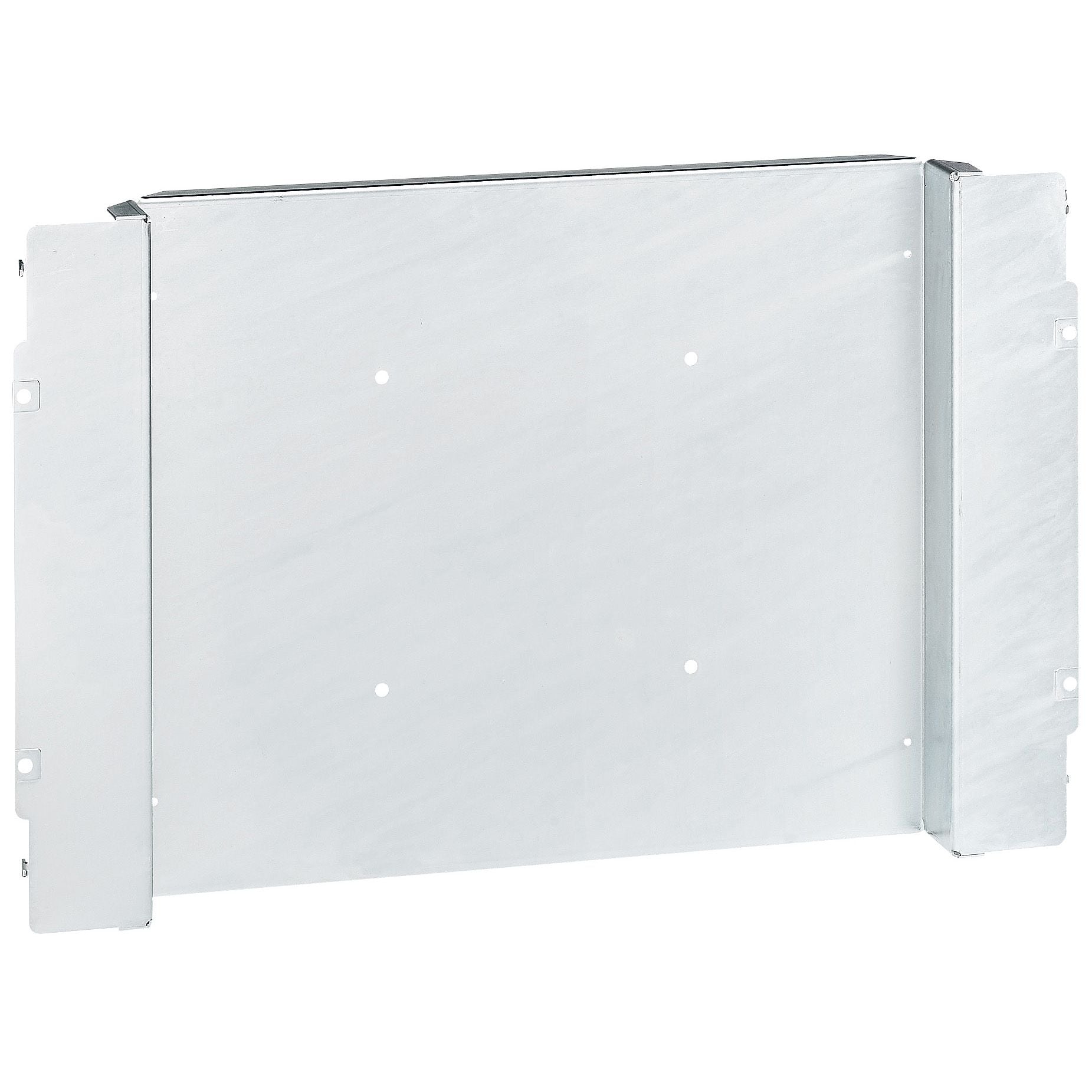

Legrand SPX-D 250-400 montageplade til XL3 tavle, stål

Denne SPX-D 250-400 montage plade fra Legrand er designet til at integreres i XL3 tavle systemer, hvilket giver en robust og pålidelig løsning for installation af elektriske komponenter. Den er ideel til brug inden for kategorien afbrydere og holdere til smeltesikringer, hvor den understøtter montering af essentielle sikkerhedsanordninger. Montagepladen er skabt til at passe ind i kabinetter med en byggehøjde på 2200 og en byggebrede på 725, hvilket sikrer en problemfri integration i eksisterende eller nye installationer. I systemer, der anvender denne montageplade, kan man forvente at finde avancerede sikringsløsninger som blade type cartridge HRC FUSE (High Rupturing Capacity Fuse). Disse knivsikringer er udstyret med et keramisk sikringshus og klingeforbindelsespunkter, designet til at blive udskiftet efter en fejl i installationen er opstået. Dette sikrer fortsat optimal driftssikkerhed og beskyttelse af det elektriske anlæg.

Tekniske detaljer for montagepladen

Legrand SPX-D 250-400 montagepladen er fremstillet af holdbart stål med en galvaniseret overflade, hvilket sikrer lang levetid og modstandsdygtighed over for korrosion. Med en højde på 400 mm og en bredde på 600 mm passer den specifikt til XL3 tavle systemer med en byggehøjde på 2200 og en byggebrede på 725. Produktet vejer 4.843 kg og har dimensionerne 622 mm i længden, 408 mm i bredden og 78 mm i højden. Dens anvendelse falder under kategorierne 'Afbrydere og holdere til smeltesikringer' samt 'Brydere og koblingsmateriel', hvilket understreger dens alsidighed. Produktionen af denne montageplade har et estimeret CO2-aftryk på 36,06 kg (proxy beregnet). Montagepladen understøtter installation af sikringsbrydere, der er kompatible med et bredt sortiment af HRC knivsikringer, som spænder fra 25A i en størrelse NH00 op til 1250A i en størrelse NH4. Disse sikringer er tilgængelige i gG/gL og aM-type, både med og uden indikator. De understøttede sikringsstørrelser inkluderer NH00, NH0, NH1, NH2, NH3 og NH4. Alle disse størrelser leveres med sikringsbaser, og nogle er desuden klar til DIN-skinnemontering, hvilket giver fleksibilitet i installationen. Disse sikringer passer direkte ind i SPX og SPX³ rækken af sikringsbrydere, som kan monteres på denne type plade i et XL3 tavle system.

• Designet til XL3 tavle systemer
• Fremstillet i galvaniseret stål for holdbarhed
• Kompatibel med HRC knivsikringer fra NH00 til NH4
• Understøtter sikringer op til 1250A
• Egnet til kabinetter med byggehøjde 2200 og byggebrede 725
• Sikringer kan være gG/gL og aM-type, med eller uden indikator

Som en del af Legrands sortiment, en anerkendt producent inden for elektrisk infrastruktur, er denne montageplade en integreret komponent designet til at opfylde professionelle standarder inden for elektriske installationer.

Spørgsmål: Hvilket materiale er SPX-D 250-400 montagepladen fremstillet af?
Svar: Montagepladen er fremstillet af stål med en galvaniseret overflade, hvilket sikrer holdbarhed og beskyttelse mod korrosion.

Spørgsmål: Hvilke kabinetmål er montagepladen egnet til?
Svar: Den er egnet til kabinetter med en byggehøjde på 2200 og en byggebrede på 725, hvilket sikrer en præcis pasform i XL3 tavle systemer.

Spørgsmål: Hvilke typer sikringer kan anvendes i forbindelse med systemer, der benytter denne montageplade?
Svar: Denne montageplade understøtter systemer, der anvender blade type cartridge HRC FUSE (High Rupturing Capacity Fuse), herunder NH00, NH0, NH1, NH2, NH3 og NH4 sikringer, der spænder fra 25A op til 1250A. Disse er tilgængelige i gG/gL og aM-type, med eller uden indikator.
