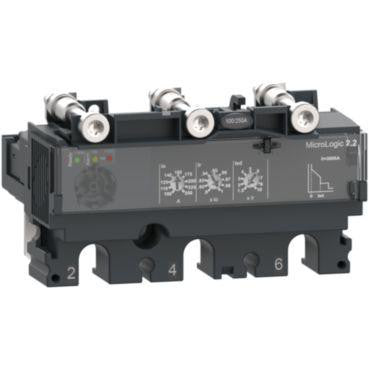

Schneider Electric MicroLogic 2.2 strømrelæ 100A 3-polet

Strømrelæ MicroLogic 2.2 er en avanceret elektronisk strømrelæenhed designet til brug med ComPacT NSX 100/160/250 maksimalafbrydere. Denne 3-polede enhed, med en mærkestrøm på 100A og 3 beskyttede poler, er et optimalt valg for en bred vifte af standard og specifikke applikationer inden for maksimalafbrydere og tavlekomponenter. Relæet sikrer pålidelig beskyttelse og overvågning i din installation.

Detaljeret beskrivelse og funktioner

Denne Schneider Electric MicroLogic 2.2 strømrelæenhed opererer med en nominel strøm (IE) på 100A og en nominel brydestrøm på 100A. Den understøtter en driftsspænding på 690 V AC ved både 50 Hz og 60 Hz. Med en bredde på 104.7 mm, en højde på 59.7 mm og en dybde på 89.4 mm, er den kompakt og let at integrere. Produktet vejer 0.428 kg og har et CO2-aftryk på 3,3 kg (EPD) fra produktionen. Den elektroniske udgivelsestype sikrer præcis motorbeskyttelse og systemovervågning. Indstillingsområdet for overbelastningsudløseren er fra 40 til 100A, mens strømindstillingen for den forsinkede kortslutningsudløser er mellem 60 og 1000A. Den uforsinkede kortslutningsudløser er fast indstillet til 1500A, hvilket giver øjeblikkelig beskyttelse mod alvorlige kortslutningssituationer. Produktet inkluderer ingen hjælpekontakter, hverken NO, NC eller med skiftefunktion, og har ingen jordfejlsbeskyttelse.

• Justerbar beskyttelse mod overbelastning med et indstillingsområde fra 40 til 100A.
• Justerbar kort-tids beskyttelse mod kortslutning, der kan indstilles fra 60 til 1000A.
• Fast indstillet momentan beskyttelse mod kortslutning på 1500A.
• Visuel indikation af overbelastningssituationer via alarmdioder.
• Grøn Klar-LED, der blinker for at indikere, at afbryderen er klar til drift.
• Ingen ekstern strømforsyning er påkrævet for dens funktion.

Dette produkt er en del af vores EcoStruxure Power-arkitektur, hvis det er forbundet med PowerTag NSX og ComPacT NSX-grundenhed, hvilket understreger dets integrationsevne i moderne energistyringssystemer.

Spørgsmål: Hvilke maksimalafbrydere er MicroLogic 2.2 kompatibel med?
MicroLogic 2.2 er designet til brug med ComPacT NSX 100/160/250 maksimalafbrydere.

Spørgsmål: Hvilke beskyttelsesfunktioner tilbyder denne relæenhed?
Den tilbyder justerbar overbelastningsbeskyttelse, justerbar kort-tids beskyttelse og en fast indstillet momentan kortslutningsbeskyttelse.

Spørgsmål: Er der behov for en ekstern strømforsyning til MicroLogic 2.2?
Nej, denne MicroLogic 2.2 strømrelæenhed kræver ikke en ekstern strømforsyning.
