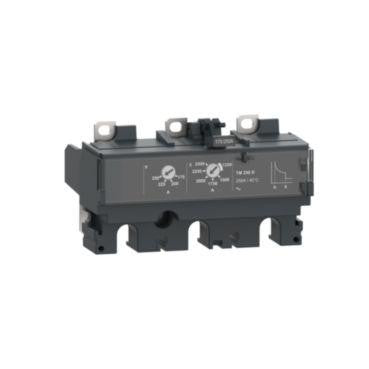

Schneider Electric Strømrelæ TM250D ComPacT NSX 250A 3P

Denne TM250D strømrelæenhed er designet til brug med ComPacT NSX 250 maksimalafbrydere, hvilket gør den til et essentielt element inden for moderne el-installationer. Som en 3-polet termomagnetisk strømrelæenhed er den et optimalt valg til en bred vifte af distributionsapplikationer, hvor præcis og pålidelig beskyttelse er afgørende. Relæet sikrer effektiv drift og beskyttelse af dit elektriske system ved at tilbyde både justerbar termisk overbelastningsbeskyttelse og justerbar magnetisk beskyttelse mod kortslutning, hvilket er fundamentalt for sikkerheden i dine maksimalafbrydere.

Tekniske egenskaber og systemintegration

Dette Schneider Electric strømrelæ, der tilhører produktserien Compact, er en robust løsning med en nominel strøm på 250 A og en nominel brydestrøm på 250 A. Det er en 3-polet enhed med 3 beskyttede poler, der anvender en termomagnetisk udløser for motorbeskyttelse. Relæet understøtter en driftsspænding på 690 V AC ved både 50 Hz og 60 Hz, hvilket gør det alsidigt i forskellige netværksmiljøer. For overbelastningsbeskyttelse kan indstillingsområdet justeres fra 175 til 250 A, mens strømindstillingen for den uforsinkede kortslutningsudløser spænder fra 1250 til 2500 A. Enheden er kompakt med dimensioner på 104,7 mm i bredden, 88,2 mm i dybden og 60,6 mm i højden. Med hensyn til miljøpåvirkning har produktionsprocessen en CO2-udledning på 2,54 kg (ifølge EPD). Relæet kræver ingen ekstern strømforsyning og er ikke udstyret med jordfejlsbeskyttelse. For avancerede systemer kan produktet integreres som en del af EcoStruxure Power-arkitekturen, når det er forbundet med PowerTag NSX og en ComPacT NSX-grundenhed, hvilket forbedrer overvågning og styring af tavlekomponenter.

• Justerbar termisk overbelastningsbeskyttelse for optimal sikkerhed.
• Justerbar magnetisk beskyttelse mod kortslutning med uforsinket udløsefunktion.
• 3-polet design med en mærkestrøm på 250 A, ideel for ComPacT NSX 250 maksimalafbrydere.
• Understøtter driftsspændinger op til 690 V AC ved 50/60 Hz.
• Mulighed for integration i EcoStruxure Power-arkitekturen for intelligent strømstyring.
• Kompakt design med en bredde på 104,7 mm, dybde på 88,2 mm og højde på 60,6 mm.

Som en del af Schneider Electrics Compact produktserie repræsenterer dette strømrelæ en gennemprøvet løsning for beskyttelse af elektriske installationer. Schneider Electric er anerkendt for at levere robuste og innovative komponenter, der bidrager til sikker og effektiv strømforsyning i mange forskellige anvendelser, herunder tavlekomponenter.

Spørgsmål: Hvad er den primære anvendelse af dette strømrelæ?
A: Dette strømrelæ er primært designet til brug med ComPacT NSX 250 maksimalafbrydere og er et optimalt valg til alle distributionsapplikationer, hvor der er behov for termomagnetisk beskyttelse.

Spørgsmål: Har strømrelæet jordfejlsbeskyttelse?
A: Nej, dette strømrelæ er ikke udstyret med jordfejlsbeskyttelse.

Spørgsmål: Hvilken mærkestrøm har relæet?
A: Relæet har en mærkestrøm på 250 A. Indstillingsområdet for overbelastningsudløseren er 175 til 250 A, og strømindstillingen for den uforsinkede kortslutningsudløser er 1250 til 2500 A.
