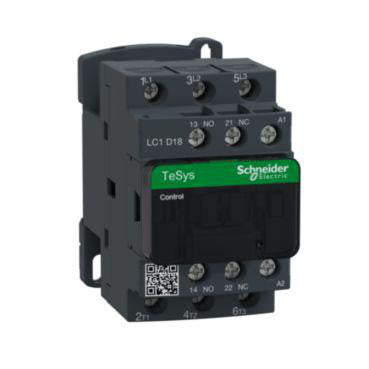

Schneider Electric TeSys D kontaktor LC1D18B7 3P 18A 7.5kW 24V AC

Den alsidige TeSys D kontaktor LC1D18B7 fra Schneider Electric er en 3-polet løsning, designet til effektiv kobling af motorer med belastninger i anvendelseskategori AC-3. Denne kontaktor er beregnet til en mærkestrøm på op til 18A og en nominel drifteffekt på 7,5 kW ved 400V AC-3. Med sin kompakte form er LC1D18B7 nem at integrere i et bredt spektrum af applikationer, herunder industrielle installationer, infrastrukturløsninger og bygningsautomatik. Enheden er designet til hurtig montering med clips direkte på DIN-skinne. Den er udstyret med en 24V 50/60Hz AC spole og inkluderer en normalt åben (1NO) og en normalt lukket (1NC) hjælpekontakt for øget funktionalitet.

Tekniske specifikationer og design

Denne kontaktor er en del af Schneider Electrics TeSys-serie, anerkendt inden for brydere og koblingsmateriel, specifikt kontaktorer, motorværn og relæer. Hovedstrømkredsen forbindes via skrueforbindelse, hvilket sikrer en sikker og pålidelig tilslutning. Kontaktoren har tre sluttende hovedkontakter og ingen brydende hovedkontakter. Den nominelle driftstrøm Ie ved AC-3, 400 V er 18A, mens den nominelle drifteffekt ved AC-3, 400 V er 7,5 kW. For AC-1 applikationer ved 400 V er den nominelle driftstrøm 32A, og ved AC-4 applikationer er den nominelle strøm 9A med en effekt på 4 kW ved 400 V. Driftsspændingen for hovedkredsen er 440 V ved både 50 Hz og 60 Hz. Spolens spændingstype er AC, med en spolespænding på 24 V AC ved både 50 Hz og 60 Hz. Med dimensionerne 77 mm i højde, 45 mm i bredde og 86 mm i dybde, er enheden kompakt. Det skal bemærkes, at den ikke er egnet til DIN-skinnemontage ifølge specifikationerne.

• Optimeret til motorstyring med belastninger i anvendelseskategori AC-3 op til 18A.
• Integrerede hjælpekontakter: en normalt åben (1NO) og en normalt lukket (1NC).
• Kompakt design (77 x 45 x 86 mm) for nem integration i diverse applikationer.
• Sikker og robust skrueforbindelse for hovedstrømkredsen.
• 24V AC spole, kompatibel med både 50 Hz og 60 Hz frekvenser.
• En del af den anerkendte Schneider Electric TeSys-produktserie.

Schneider Electric er en global leder inden for energistyring og automation, og TeSys D kontaktor LC1D18B7 afspejler denne ekspertise. Med et dokumenteret CO2-aftryk på 2,31 kg (EPD) fra produktionen understreger dette produkt Schneider Electrics engagement i bæredygtighed og miljøansvar.

Spørgsmål: Hvilke typer belastninger er TeSys D kontaktoren egnet til?
TeSys D kontaktoren er designet til kobling af motorer med belastninger i anvendelseskategori AC-3, med en mærkestrøm på op til 18A og en nominel drifteffekt på 7,5 kW ved 400V.

Spørgsmål: Hvilken spænding kræver spolen?
Spolen kræver en spænding på 24V AC, og den er kompatibel med både 50 Hz og 60 Hz frekvenser.

Spørgsmål: Er der inkluderet hjælpekontakter?
Ja, kontaktoren er udstyret med en normalt åben (1NO) og en normalt lukket (1NC) hjælpekontakt.
