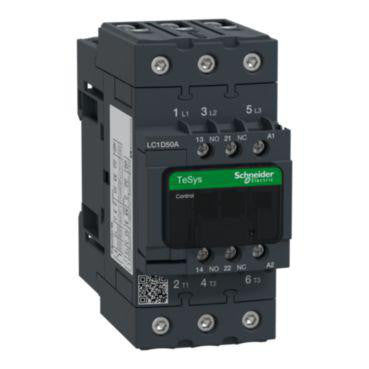

Schneider Electric TeSys D kontaktor LC1D50AP7 3P 50A 230V spole

TeSys D kontaktor LC1D50AP7 fra Schneider Electric er en robust 3-polet kontaktor designet til effektiv kobling af motorer med belastninger i anvendelseskategori AC-3. Denne model er beregnet til en mærkestrøm på op til 50A og en driftsspænding på op til 440V AC. Med sin kompakte konstruktion og brugervenlige design er LC1D50AP7 kontaktoren nem at integrere i en bred vifte af applikationer, herunder industri, infrastruktur og bygninger, hvor pålidelig motorstyring er afgørende.

Nøglefunktioner og installation

Denne Schneider Electric TeSys D kontaktor er udstyret med 3 sluttende hovedkontakter og suppleres med en 1 NO plus 1 NC hjælpekontakt, hvilket giver fleksibilitet i styrekredsløbet. Spolespændingen er 230V AC for både 50 Hz og 60 Hz frekvenser. Med dimensioner på 55 mm i bredden, 122 mm i højden og 120 mm i dybden, forbliver kontaktoren kompakt. Den nominelle drifteffekt ved AC-3 og 400V er 22 kW, med en tilsvarende nominelt driftstrøm på 50A. Ved AC-4 og 400V er den nominelle effekt 11 kW og den nominelle strøm 25A. Hovedstrømkredsen tilsluttes via skrueforbindelser, der sikrer en stabil og holdbar forbindelse. Den nominelle driftsstrøm Ie ved AC-1, 400 V er 80 A.

• Kompakt design (bredde 55 mm) for nem integration i forskellige systemer.
• Hurtig og enkel montering med clips direkte på DIN-skinne.
• Skrueterminaler med Schneider Electrics patenterede EverLink-teknologi sikrer permanent og fast tilslutning af kabler under alle forhold.
• Udstyret med 3 sluttende hovedkontakter samt en 1 NO og en 1 NC hjælpekontakt for alsidig kontrol.
• Optimeret til motorstyring i anvendelseskategori AC-3 med en mærkestrøm på op til 50A og en drifteffekt på 22 kW ved 400V.
• Betjenes med en 230V AC spole, kompatibel med både 50 Hz og 60 Hz frekvenser.

Som en del af den anerkendte TeSys produktserie fra Schneider Electric, er denne kontaktor et vidnesbyrd om mange års erfaring inden for industriel styring. Den patenterede EverLink-teknologi i skrueterminalerne garanterer en uovertruffen tilslutningskvalitet, der minimerer vedligeholdelse og sikrer stabil drift. Desuden understreger et lavt CO2-aftryk på 5,23 kg CO2 (EPD) producentens engagement i bæredygtig produktion.

Spørgsmål: Hvad er hovedanvendelsen for denne kontaktor?
Denne TeSys D kontaktor er primært designet til kobling af motorer med belastninger i anvendelseskategori AC-3. Den er velegnet til et bredt spektrum af applikationer inden for industri, infrastruktur og bygninger.

Spørgsmål: Hvilken spolespænding benytter kontaktoren?
Kontaktoren anvender en AC spolespænding på 230V, som er kompatibel med både 50 Hz og 60 Hz frekvenser.

Spørgsmål: Hvad er den nominelle drifteffekt og strøm for AC-3 ved 400V?
Ved 400V har kontaktoren en nominel drifteffekt på 22 kW og en nominel driftsstrøm på 50A for anvendelseskategori AC-3.
