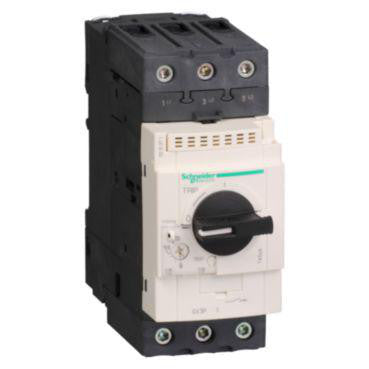

Schneider Electric TeSys GV3P32 termisk magnetisk 23-32A 15kW

TeSys GV motorværn GV3P32 fra Schneider Electric er en robust og pålidelig motorbeskyttelsesafbryder, der er designet til motorapplikationer op til 15kW ved 400V. Dette termisk-magnetiske motorværn giver fuldstændig beskyttelse mod kortslutning, overbelastning og faseudfald, hvilket gør det ideelt til industrielle og kommercielle lavspændingsdistributionsnet. Med sin drejeknap til start-stop-styring er den garanteret for 50 000 cyklusser AC-3 ved 415V og sikrer sikker og effektiv drift af dine motorer. Den kan kombineres med en TeSys kontaktor for at skabe en komplet type 1 eller type 2 motorstarterløsning, hvilket giver en omfattende løsning inden for tavlestyring og relæer.

Avanceret motorbeskyttelse med TeSys GV3P32

Denne Schneider Electric TeSys GV3P32 motorværn er en termomagnetisk enhed med tre poler, designet til en nominel driftsspænding på op til 690V. Den leverer en termisk beskyttelse med et indstillingsområde for overbelastningsudløser på 23-32A og en magnetisk udløsning ved 14 gange den nominelle strøm. Med en imponerende nominel kortslutningsstrøm (Icu) på 100kA ved 400V AC og en indstilling for momentan kortslutningsudløser på 448A, sikrer den høj brydeevne for store industrielle eller bygge LV distributionsnet. Enheden har en kompakt konstruktion med dimensioner på 55mm bredde, 132mm højde og 136mm dybde, og er klassificeret med kapslingsklasse IP20. Den nominelle drifteffekt er 15kW ved AC-3, 400V, og 7.5kW ved AC-3, 230V, med en nominel strøm på 32A. Tilslutning til hovedstrømkredsen sker via skrueforbindelse, og enheden er følsom over for faseudfald. Effekttabet er 8W.

• Kompakt design med en bredde på kun 55mm, velegnet til DIN-skinne og panelmontering.
• Manuel styring med drejeknap for start/stop funktion og mulighed for hængelås.
• Høj brydeevne på 100kA ved 400V, ideel til store industrielle eller bygge LV distributionsnet.
• Strømtilslutninger med Everlink BTR skruestik, der sikrer et konstant stramningstryk.
• Mulighed for montering af hjælpekontakter (GVAE, GVAN, GVAD) for status- og udløsningssignalering.
• Kan kombineres med underspændings- eller shunt-udløsningsenheder (GVAU, GVAS) og effektfordelingssløjfeskinner (GV3G).

TeSys GV3P32 er multi-standarder certificeret i henhold til IEC, UL, CSA, CCC, ØK og Marine standarder, hvilket bekræfter dens globale anvendelighed og sikkerhedsstandarder. Som et Green Premium-kompatibelt produkt overholder det RoHS og Reach direktiverne, og det har en dokumenteret CO2-udledning på 5,65 kg under produktion (EPD), hvilket understreger Schneider Electrics engagement i bæredygtighed.

Spørgsmål: Hvilken type beskyttelse tilbyder TeSys GV3P32 motorværn?
GV3P32 tilbyder termisk-magnetisk beskyttelse mod kortslutning, overbelastning og faseudfald.

Spørgsmål: Hvad er indstillingsområdet for overbelastningsudløseren?
Indstillingsområdet for overbelastningsudløseren er 23-32A.

Spørgsmål: Kan TeSys GV3P32 anvendes i kombination med andre enheder?
Ja, den kan kombineres med en TeSys kontaktor for en komplet type 1 eller type 2 motorstarterløsning, samt med underspændings- eller shunt-udløsningsenheder og effektfordelingssløjfeskinner.
