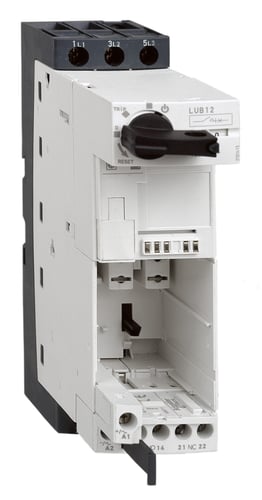

Schneider Electric TeSys U grundmodul LUB12 12A skrueterminal

TeSys U grundmodul LUB12 12 A med skrueterminal er en essentiel komponent designet til at opbygge intelligente motorstartere inden for Schneider Electrics anerkendte TeSys Ultima-familie. Dette grundmodul, LUB12, er en baseenhed, der integrerer motorkontrol, styring og omskifterfunktioner i en enkelt, effektiv enhed. TeSys U motorstartere er ideelle til brug i industrielle applikationer, særligt hvor motorstarteren skal placeres decentralt i maskiner eller procesanlæg, og tilbyder en robust og fleksibel løsning. Med sine 3 poler er modulet beregnet til en maksimal mærkestrøm på 12A, hvilket gør det velegnet til en række forskellige motorapplikationer.

Tekniske detaljer og funktioner

Dette Schneider Electric TeSys U grundmodul LUB12 er designet til at levere pålidelig ydeevne med en nominel driftstrøm Ie på 12A og en nominel drifteffekt på 5.5 kW ved AC-3, 400 V. Modulet understøtter både AC og DC spændingstype for betjening, med en spolespænding på 24 - 240 V AC (50/60 Hz) og 24 - 220 V DC. For sikkerhed er det udstyret med en kortslutningsudløser og har en betinget nominel kortslutningsstrøm type 2 på 50000 ved 400 V. Tilslutning for styrekreds og hovedstrømkreds sker via skrueforbindelser, hvilket sikrer en robust og sikker installation. Den kompakte bredde på kun 45 mm, en højde på 154 mm og en dybde på 126 mm, kombineret med et modulært design, gør det nemt at integrere og opbygge en optimeret TeSys U motorstarter til specifikke behov. Modulet har en kapslingsklasse på IP20 og kan operere i omgivelsestemperaturer op til 70 grader Celsius uden begrænsning. Det inkluderer desuden 1 NO og 1 NC hjælpekontakt.

• Modulært design med en bredde på kun 45 mm for pladsbesparende installation.
• Nominel driftstrøm på 12A og 5.5 kW ved 400V AC-3.
• Fleksibel spolespænding, der understøtter både AC (24-240V) og DC (24-220V).
• Inkluderer 1 NO og 1 NC hjælpekontakt for udvidet styring.
• Integreret kortslutningsudløser for forbedret sikkerhed og beskyttelse.
• Robuste skrueterminaler for sikker og pålidelig tilslutning af både styre- og hovedstrømkredse.

Som en del af Schneider Electrics TeSys-serie bygger dette grundmodul på en lang tradition for innovation og kvalitet inden for industriel automation. Dets overholdelse af IEC 60947-4-3: Klasse 2 standarden bekræfter dets robusthed og egnethed til krævende industrielle miljøer, hvilket sikrer en pålidelig og langvarig drift for dine motorstyringsapplikationer.

Spørgsmål: Hvad er den nominelle driftstrøm for TeSys U grundmodul LUB12?
12A.

Spørgsmål: Hvilke tilslutningstyper anvender TeSys U grundmodulet?
Både styrekreds og hovedstrømkreds anvender skrueforbindelser.

Spørgsmål: Er ekstern reset mulig med dette modul?
Nej, ekstern reset er ikke mulig med dette grundmodul.
