Schneider Electric RE22R2QTMR tidsrelæ stjerne/trekant 24-240V

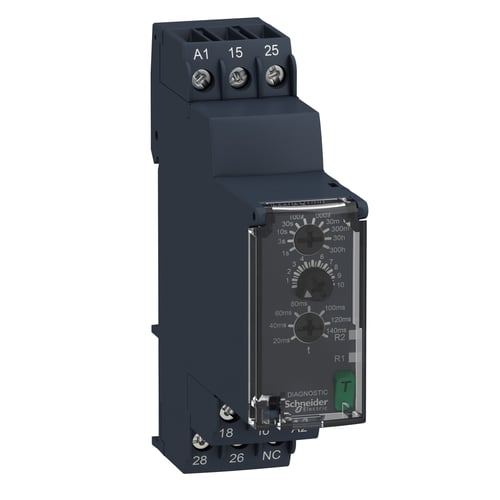

Denne Zelio RE22 stjerne trekant timer med adskilt common er en avanceret funktionskomponent til DIN-skinne, designet til præcis tavlestyring og relæapplikationer. Modellen RE22R2QTMR er specielt udviklet til styring af en stjerne trekant start, hvilket sikrer en optimeret opstartsproces for motorer. Ved forsyning på timeren starter den indstillede tid på de øverste to justeringsskruer. Når tiden er udløbet, skifter R1 status, hvorefter den indstillede pausetid på den nederste justeringsskrue aktiveres. Når pausetiden er udløbet, skifter R2 position, og i trekant er begge relæer aktiveret. Timeren har to separate kontaktsæt (2 C/O). Med en bred forsyningsspænding på 24-240V AC/DC er den yderst alsidig og anvendelig i de fleste installationer. Timeren byder på innovative forbedringer som baggrundsbelyste LED skruer, der gør indstillingen nem at aflæse selv i dårligt belyste omgivelser, samt en indbygget testknap, der forenkler test og fejlfinding af udgangen.

Detaljeret funktionsbeskrivelse af stjerne trekant timeren

Denne Schneider Electric Zelio RE22 timer, en del af Harmony produktserien, er et robust tidsrelæ, der er egnet for DIN-skinne montering. Opstartstiden kan frit justeres inden for et af de valgte ti tidsområder med de to øverste justeringsskruer på fronten. Tidsområderne spænder fra 0-1 sekund op til 0-300 timer, hvilket giver stor fleksibilitet. Pausetiden kan præcist justeres fra 20 til 140 ms via den nederste justeringsskrue. Timeren er udstyret med to forsinkede skifteudgange (NC/NO) med en nominel strøm på 8A og to forsinkede slutteudgange (NO). Den elektriske forbindelse sker via skrueforbindelse, hvilket sikrer en sikker og stabil installation. Med dimensioner på 22,5 mm i bredden, 73 mm i dybden og 90 mm i højden er den kompakt og pladsbesparende i tavlen. Lysdioder på fronten giver tydelig statusindikation for de to relæudgange, og testknappen aktiverer udgangen, når forsyningen er tilsluttet.

• Baggrundsbelyste LED skruer for nem og tydelig indstilling i alle lysforhold.
• Integreret testknap, der forenkler test og fejlfinding af udgangsfunktionen.
• Specifikt designet til styring af stjerne trekant start i motorapplikationer.
• Fleksibel forsyningsspænding på 24-240V AC/DC, hvilket øger anvendelsesmulighederne.
• Op til ti valgbare tidsområder for opstartstiden, fra 0-1 sekund til 0-300 timer.
• Udstyret med to separate kontaktsæt (2 C/O) med en nominel strøm på 8A.
• Egnet for DIN-skinne montering, der sikrer nem installation i tavlen.

Som en del af Schneider Electric's anerkendte Harmony produktserie er denne timer produceret med fokus på bæredygtighed, hvilket afspejles i et kg CO2 (produktion) på 2,78 (EPD).

Spørgsmål: Hvad er hovedformålet med denne timer?

Denne timer (model RE22R2QTMR) er primært designet til at styre en stjerne trekant start, hvilket er en almindelig metode til at starte store elektromotorer blødt.

Spørgsmål: Hvilken spænding skal jeg bruge for at forsyne timeren?

Timeren er yderst fleksibel og kan forsynes med en spænding på 24-240V, både AC og DC, hvilket gør den kompatibel med de fleste elektriske installationer.

Spørgsmål: Kan jeg justere pausetiden mellem stjerne- og trekantkoblingen?

Ja, pausetiden kan indstilles præcist via den nederste justeringsskrue på fronten og spænder fra 20 til 140 ms.
