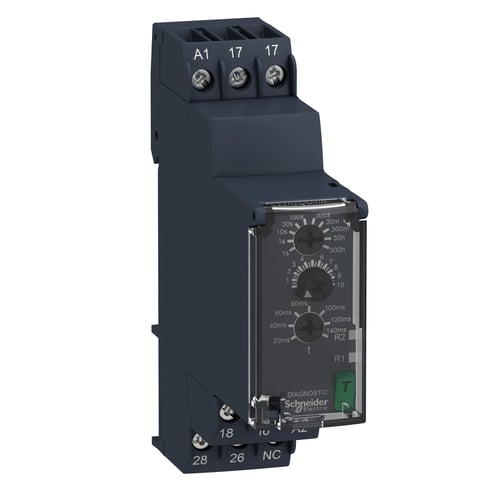

Schneider Electric RE22R2QGMR Timer stjerne trekant 24-240V

Zelio RE22 timeren, RE22R2QGMR, er et avanceret tidsrelæ fra Schneider Electrics anerkendte Harmony serie, designet til effektiv tavlestyring og specielt optimeret til styring af en stjerne trekant start. Dette tidsrelæ tilføjer to væsentlige forbedringer til markedet for funktionskomponenter til DIN-skinne: baggrundsbelyste LED skruer, der sikrer nem aflæsning af indstillinger selv i sparsom belysning, og en indbygget testknap, som forenkler test og fejlfinding ved at muliggøre hurtig afprøvning af udgangen.

Detaljeret funktionalitet for RE22R2QGMR tidsrelæet

Denne timer er beregnet til styring af en stjerne trekant start. Ved forsyning af timeren starter den indstillede tid, som justeres med de to øverste justeringsskruer. I denne fase skifter relæudgang R1 position. Når denne tid er udløbet, skifter R1 tilbage, hvorefter den indstillede pausetid, justeret med den nederste justeringsskrue, aktiveres. Efter pausetiden er udløbet, skifter relæudgang R2 position. Timeren er udstyret med 2 separate kontaktsæt (2 C/O) med en nominel strøm på 8A, hvilket giver stor fleksibilitet i styringen. Timere kan forsynes med en bred spænding på 24-240V AC/DC, hvilket gør den yderst anvendelig til de fleste applikationer. Opstartstiden kan frit justeres inden for et af de valgte 10 tidsområder ved hjælp af de to øverste justeringsskruer på fronten. RE22R2QGMR har tidsområder fra 0-1 sekund op til 0-300 timer. Pausetiden kan indstilles fra 20 til 140 ms. Lysdioderne på fronten indikerer status for de to relæudgange, og den praktiske testknap aktiverer udgangen, når der er forsyning til timeren. Produktet er egnet for DIN-skinne montering og anvender en robust skrueforbindelse.

• Baggrundsbelyste LED skruer for nem og tydelig indstilling under alle lysforhold.
• Indbygget testknap til hurtig og effektiv test og fejlfinding af udgangen.
• Bred forsyningsspænding fra 24-240V AC/DC, sikrer maksimal fleksibilitet.
• 10 valgbare tidsområder for opstartstid, fra 0-1 sekund op til 0-300 timer.
• Justerbar pausetid fra 20 til 140 ms for præcis styring af stjerne trekant starter.
• Udstyret med 2 separate kontaktsæt (2 C/O) med en nominel strøm på 8A.

Som en del af Schneider Electrics anerkendte Harmony produktserie er dette tidsrelæ fremstillet med fokus på kvalitet og effektivitet, understøttet af en EPD-værdi på 2,78 kg CO2 fra produktionen. Dets design og funktionalitet afspejler Schneider Electrics engagement i innovative og brugervenlige løsninger til tavlestyring.

Spørgsmål: Hvad er de primære forbedringer ved Zelio RE22 timeren?
Zelio RE22 timeren, inklusiv RE22R2QGMR, har baggrundsbelyste LED skruer for nem indstilling i dårlig belysning samt en indbygget testknap til hurtig test og fejlfinding af udgangen.

Spørgsmål: Hvilke spændinger kan timeren forsynes med?
Timeren kan forsynes med en bred vifte af spændinger fra 24-240V AC/DC, hvilket sikrer stor anvendelighed i forskellige systemer.

Spørgsmål: Hvor mange udgange har timeren?
Timeren er udstyret med 2 separate kontaktsæt (2 C/O) med en nominel strøm på 8A, hvilket giver fleksibilitet i styringen.
