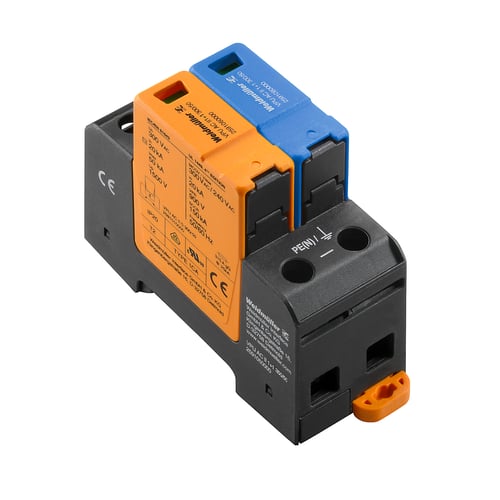

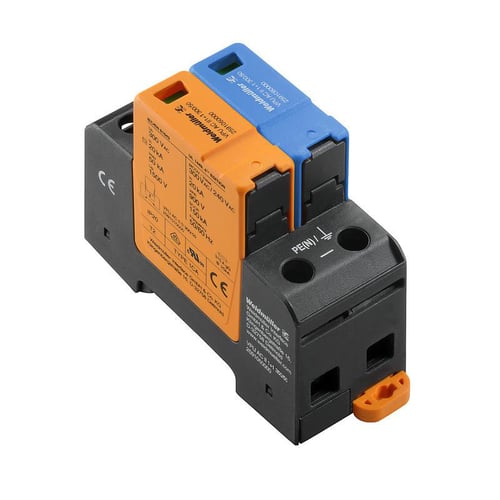

Weidmüller Transientbeskyttelse VPU AC II 1+1 300V/50kA DIN

Transientbeskyttelse VPU AC II 1+1 300/50 fra Weidmüller er en avanceret løsning inden for overspændingsbeskyttelse og jording. Denne transientbeskyttelse, klassificeret som type II, er specielt designet til et faset plus nul system og leverer effektiv beskyttelse mod overspændinger. Med en mærkespænding på 230V AC og en maksimal vedvarende spænding på 300V er den ideel til at sikre følsomt udstyr. Den er udviklet til installationer med UP(L/N-PE) mindre end eller lig med 1.5 kV i forskellige netformer, herunder TN, TN-C-S, TN-S og IT. Produktet er udstyret med brugervenlige skrueterminaler og har en kapslingsklasse på IP20, hvilket gør den robust og nem at integrere i eksisterende systemer.

Tekniske specifikationer og installation

Denne Weidmüller transientbeskyttelse, der tilhører transientbeskyttelse klasse 2, byder på en række tekniske fordele. Enheden har en optisk statusindikering, som giver et klart og øjeblikkeligt overblik over dens funktionsstatus. Den er konstrueret til at håndtere en nominel afledningsstødstrøm (8/20) på 20 kA og en maksimal udladningsstrøm (8/20) på 20 kA, med en imponerende kortslutningskapacitet (Isccr) på 50 kA. Produktet understøtter en bred vifte af netformer, herunder TN, TN-C, TN-S, TN-C-S og IT-net, og er testet som type 2. Det er vigtigt at bemærke, at den ikke er beregnet til DC-net eller TT-net ifølge de detaljerede specifikationer. Installationen er yderst fleksibel, da den understøtter både fleksible ledertværsnit op til 25 mm2 og massive ledertværsnit op til 35 mm2. Monteringen foregår enkelt og sikkert på en 35 mm DIN-skinne og optager kun 2 modulafstand (TE). For yderligere sikkerhed er der integreret kortslutningsbeskyttelse. Med dimensioner på 113 mm i længden, 106 mm i bredden og 48 mm i højden samt en vægt på blot 0.26 kg er den både kompakt og pladsbesparende.

• Optisk funktionsdisplay for klar statusindikering på enheden.
• Integreret kortslutningsbeskyttelse for øget systemsikkerhed.
• Fleksibel montering på 35 mm DIN-skinne, optager 2 modulafstand (TE).
• Kompatibel med et bredt udvalg af netformer: TN, TN-C, TN-S, TN-C-S og IT.
• Høj kortslutningskapacitet (Isccr) på 50 kA og mærkespænding 230V AC.
• Understøtter store ledertværsnit op til 35 mm2 (massiv) og 25 mm2 (fleksibel).

Som en del af Weidmüllers omfattende sortiment inden for overspændingsbeskyttelse og jording, repræsenterer denne transientbeskyttelse en gennemtænkt og pålidelig løsning til beskyttelse af elektriske installationer. Produktets CO2-aftryk for produktion er proxy beregnet til 2,72 kg CO2, hvilket understreger en bevidsthed om miljøpåvirkning i produktionsfasen.

Spørgsmål: Hvad er hovedformålet med Transientbeskyttelse VPU AC II 1+1 300/50?
Denne transientbeskyttelse af type II er designet til at beskytte elektriske installationer mod overspændinger og transienter, og den tilhører kategorien transientbeskyttelse klasse 2.

Spørgsmål: Hvilke netformer er denne transientbeskyttelse kompatibel med?
Den er kompatibel med netformer som TN, TN-C, TN-S, TN-C-S og IT. Ifølge specifikationerne er den ikke egnet til DC- eller TT-net.

Spørgsmål: Hvordan vises enhedens funktionelle status?
Enheden er udstyret med en optisk statusindikering, som giver et klart og øjeblikkeligt overblik over dens funktionelle status.
