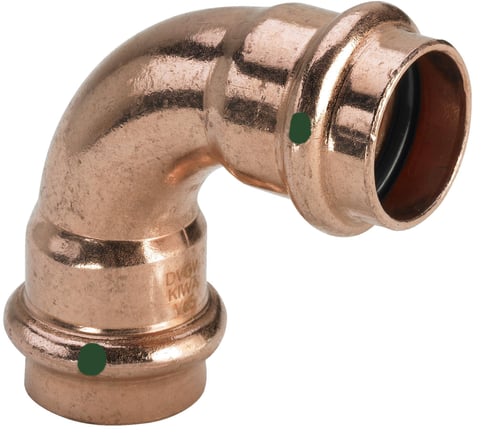

Viega Profipress bøjning 90° diameter 28 mm kobber, EPDM

Viega Profipress bøjning 90 grader 28 Kobber/blank er en central komponent i Viegas presfittingsystem, designet til at skabe formstabile installationer. Denne bøjning med en udvendig diameter på 28 mm og en 90 graders vinkel er fremstillet af kobber og egner sig til både overflademonterede- og indbygningsinstallationer af fordelings- og stigeledninger. Systemet er godkendt efter DVGW-arbejdsseddel W 534 og rør af kobber iht. DIN EN 1057, hvilket gør det ideelt til drikkevandsinstallationer iht. DIN 1988. Ud over drikkevand kan Viega Profipress anvendes til opvarmning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

Viega Profipress systemet

Viega Profipress er et omfattende presfittingsystem, der anvender presfittings af kobber og rødgods i kombination med kobberrør. Dette system er nøje godkendt efter DVGW-arbejdsseddel W 534 med tilhørende DVGW-godkendelse og anvender rør af kobber i overensstemmelse med DIN EN 1057, samt DVGW-arbejdsseddel W 392. Systemets alsidighed og robusthed gør det til et foretrukket valg for en bred vifte af installationer, herunder drikkevand, varmeanlæg og mange andre tekniske applikationer.

Presfittings og SC-Contur

Alle Profipress presfittings, herunder denne 90 graders bøjning med en diameter på 28 mm, er udstyret med Viegas patenterede SC-Contur. Denne innovative sikkerhedsfunktion sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, hvilket garanterer utæthed ved manglende presning. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa. Pakningerne er af EPDM (sorte ethylen-propylen-dien-kautsjuk), som tåler op til 110 grader C, men er ikke modstandsdygtige over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin og benzin. Fittings er mærket med en grøn prik på prestilslutningen.

Anvendelsesområder og driftsbetingelser

Viega Profipress systemet er designet til en række anvendelsesområder, herunder drikkevand, opvarmning/radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri. For drikkevandsinstallationer er driftstemperaturen maksimalt 85 grader C og driftstrykket maksimalt 1,6 MPa. For varmeinstallationer er driftstemperaturen maksimalt 110 grader C og driftstrykket maksimalt 1,6 MPa. Systemet kan også anvendes til specialanvendelser som stationære sprinkler-slukningsanlæg med VdS-certifikat G 4980009 (med EPDM-pakning fra fabrikkens side). Med FKM-pakning (tilbehør) kan det bruges til solvarmeanlæg med flade solfangere/vakuum-solfangere samt fjernvarmeforsynings- og lavtryksdampanlæg. Ved anvendelse til andre formål end de beskrevne skal Viega Service Center kontaktes for at afstemme materialer.

Vigtige bemærkninger

Det er essentielt at overholde strømningsretningen ved installation. Komponenter af kobber må ikke monteres inden forzinkede jernbaserede materialer. For drikkevandsinstallationer gælder særlige anvendelsesbegrænsninger: Rør og fittings af kobber må kun bruges, hvis pH-værdien for drikkevandet er pH større end/lig 7,4, eller hvis den samlede mængde organisk kulstof ikke overskrider TOCmax = 1,5 mg/l ved værdier på pH = 7,0-7,4. Ved varmeanlæg skal VDI 2035 og DIN EN 12828 overholdes. Produktet har et CO2-aftryk på 0,65 kg (EPD) for produktionen. Med en vægt på 0,119 kg og dimensioner på 100 mm længde, 30 mm bredde og 25 mm højde er denne bøjning kompakt og håndterbar.

• Sikker installation med Viegas SC-Contur, der garanterer utæthed ved manglende presning.
• Godkendt til drikkevandsinstallationer iht. DVGW-arbejdsseddel W 534 og DIN 1988.
• Bredt anvendelsesområde for systemet, herunder drikkevand, varme, regnvand og trykluft.
• Fremstillet af robust kobber for lang holdbarhed.
• Udstyret med EPDM-pakninger, der tåler temperaturer op til 110 grader C.
• Mulighed for specialanvendelser med tilbehør som FKM-pakninger.

Viega er et anerkendt brand, og Profipress systemet er understøttet af omfattende tilladelser, herunder DVGW-reg.-nr. DW-8511AP3139 for Profipress og DW-8511AT2347 for Profipress XL. For at sikre den fulde funktionelle sikkerhed anbefaler Viega brugen af Viegas eget presværktøj, som bør kontrolleres regelmæssigt af autoriserede servicecentre. Ved behov for specifikke Z- og indbygningsmål eller yderligere information om tilbehør til Easytop-armaturer, kan Viegas hjemmeside (www.viega.dk) besøges eller Viega Service Center kontaktes for materialeaftemning.

Spørgsmål: Hvad er SC-Contur, og hvordan fungerer det?
Viega SC-Contur er en sikkerhedsfunktion på presfittings, der sikrer, at fittings, som ved en fejl ikke er blevet presset under monteringen, bliver synligt utætte, når anlægget fyldes med vand eller trykluft. Dette gør det nemt at opdage og rette eventuelle fejl under installationen.

Spørgsmål: Hvilke temperaturer kan Viega Profipress systemet håndtere?
For drikkevandsinstallationer kan systemet håndtere en driftstemperatur på maksimalt 85 grader C. For varmeinstallationer kan det håndtere en driftstemperatur på maksimalt 110 grader C. EPDM-pakningerne er generelt modstandsdygtige op til 110 grader C.

Spørgsmål: Er der begrænsninger for anvendelse med drikkevand?
Ja, rør og fittings af kobber må kun bruges, hvis drikkevandets pH-værdi er pH større end/lig 7,4, eller hvis den samlede mængde organisk kulstof (TOCmax) ikke overskrider 1,5 mg/l ved pH-værdier mellem 7,0 og 7,4.
