Viega Profipress G bøjning 90° 15 Kobber Gas 345464

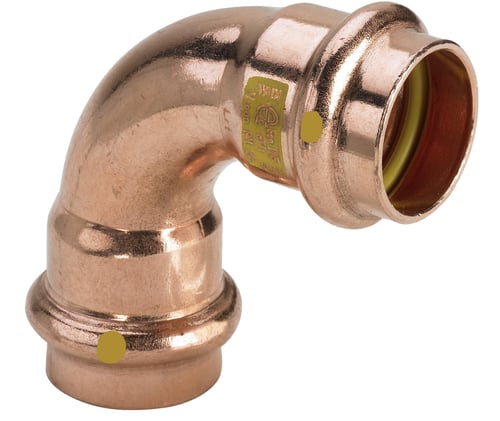

Denne Viega Profipress G bøjning på 90 grader og med en udvendig diameter på 15 mm er en essentiel komponent i moderne presfittingsystemer, designet specifikt til gasinstallationer. Fremstillet af robust kobber, er denne bøjning en del af Viegas anerkendte Profipress serie, der sikrer pålidelige og sikre forbindelser. Den er velegnet til en række anvendelser, herunder gasinstallationer iht. DVGW-TRGI 2008 / DVFG-TRF 2012, flaskegas i gasfasen til husholdning og industrielle anvendelser, samt fyringsolierørledninger og dieselolieledninger i overensstemmelse med gældende standarder.

Om presfittings

Alle Profipress G presfittings er udstyret med SC-Contur, en innovativ sikkerhedsfunktion, der gør utætheder tydelige, hvis en fitting ved en fejl ikke er blevet presset under monteringen. Denne certificerede teknologi opfylder kravene i DVGW-arbejdsseddel G 5614, pkt. 4.4.1, og garanterer, at upressede fittings registreres under tæthedsprøvninger. Ved tæthedsprøvning med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa - 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa - 0,3 MPa. Denne Viega Profipress G bøjning, med en udvendig diameter på 15 mm og en vægt på 0.043 kg, er fremstillet af kobber, hvilket sikrer robusthed og lang levetid. Produktets dimensioner er 65 mm i længden, 25 mm i bredden og 15 mm i højden. Dens produktion har et CO2-aftryk på 0,24 kg (EPD).

• Inkluderer SC-Contur for øget sikkerhed, der afslører upressede fittings under tæthedsprøvning.
• Egnet til gasinstallationer, flaskegas, fyringsolie- og dieselolieledninger.
• Mærket med gul prik, gul firkant og påskriften "Gas MOP 5 / GT1" for klar identifikation.
• Udstyret med HNBR-pakninger i gul farve for optimal tæthed.
• Fremstillet af robust kobber, hvilket sikrer holdbarhed og korrosionsbestandighed.
• Understøtter driftstemperaturer fra minus 20 grader Celsius til plus 70 grader Celsius for gasinstallationer.

Viega Profipress G presfittingsystemet, herunder denne 90 graders bøjning, er fuldt certificeret og opfylder strenge standarder som DVGW-arbejdsseddel G 5614 samt DIN EN 1057 og DVGW-arbejdsseddel GW 392. Systemets pålidelighed understreges yderligere af de specifikke DVGW-registreringsnumre, hvilket bekræfter produktets godkendelse og sikkerhed til de angivne anvendelsesområder. Viegas engagement i kontinuerlig forbedring af presfittings og komponenter sikrer, at du modtager et produkt, der lever op til de seneste tekniske krav.

Driftsbetingelser

Denne Profipress G bøjning er designet til at fungere optimalt under specifikke driftsbetingelser. For gas- og flaskegasinstallationer er drifts- og omgivelsestemperaturen T = minus 20 grader Celsius til plus 70 grader Celsius, med et maksimalt driftstryk pmax = 0,5 MPa. Ved HTB-krav (høj temperatur bestandighed) på 650 grader Celsius i 30 minutter kan bøjningen modstå et maksimalt tryk på 0,1 MPa (1 bar). Til fyringsolie- og dieselolieinstallationer er den maksimale driftstemperatur Tmax = 40 grader Celsius, og driftstrykket spænder fra minus 0,05 til plus 0,5 MPa.

Tilladelser og godkendelser

Viega Profipress G systemet er omfattende godkendt for at sikre maksimal sikkerhed og pålidelighed. Profipress G (diameter 12-54) har DVGW-reg.-nr. DG-4550AU0070. For XL-størrelser (diameter 64,0) er DVGW-reg.-nr. DG-8531BR0258. Disse tilladelser bekræfter systemets egnethed til de specificerede anvendelsesområder inden for gas- og olieinstallationer.

Anbefalinger til presværktøj

For at opnå den højeste funktionssikkerhed med Viega presfittingsystemer er det afgørende, at de anvendte presmaskiner og presværktøjer er i perfekt stand. Viega anbefaler derfor at bruge Viega presværktøj og at få dette værktøj kontrolleret regelmæssigt af autoriserede servicecentre. Dette sikrer korrekt presning og den garanterede tæthed af installationen.

Spørgsmål: Hvad er SC-Contur, og hvordan fungerer det?
SC-Contur er en patenteret sikkerhedsfunktion i Viega presfittings, der sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige. Dette opnås, fordi upressede fittings garanteret er utætte og dermed afsløres under tæthedsprøvning med vand i trykområdet 0,1 MPa - 0,65 MPa, eller med trykluft/inerte gasser fra 22 hPa - 0,3 MPa.

Spørgsmål: Hvilke mærkninger skal jeg kigge efter for Viega Profipress G til gasinstallationer?
Til anvendelse i installationer til gas-, fyringsolie- og dieselolieanlæg skal de Viega kobber- og rødgods-presfittings, der er tilladt, være mærket med en gul prik, en gul firkant og påskriften "Gas MOP 5 / GT1".

Spørgsmål: Hvilke driftsbetingelser gælder for denne bøjning i gas- og flaskegasinstallationer?
For gas- og flaskegasinstallationer er drifts- og omgivelsestemperaturen T = minus 20 grader Celsius til plus 70 grader Celsius, og driftstrykket pmax = 0,5 MPa. Ved HTB-krav (650 grader Celsius/30 minutter) er det maksimale driftstryk 0,1 MPa (1 bar).
