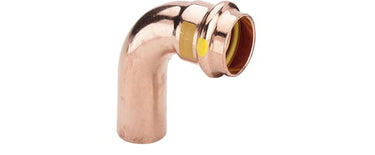

Viega Profipress G Bøjning Kobber 90 grader 28mm

Viega Profipress G bøjning 90 grader med en udvendig diameter på 28 mm er en essentiel komponent i moderne presfittingsystemer, specifikt designet til gas- og olieinstallationer. Denne bøjning af kobber er en del af Viega Profipress produktserien, der er kendt for sin pålidelighed og sikkerhed inden for pres gas installationer. Den er velegnet til gasser iht. DVGW-arbejdsseddel G 260 i gasinstallationer, flaskegas, fyringsolierørledninger iht. DIN 51603-1 samt dieselolieledninger iht. DIN EN 590, hvilket gør den alsidig for en række industrielle og husholdningsmæssige anvendelser.

Viega Profipress G presfittingsystem

Dette presfittingsystem er bygget op omkring presfittings og rør af kobber iht. DIN EN 1057 og DVGW-arbejdsseddel GW 392. Alle fittings, inklusive denne 90 graders bøjning, er udstyret med Viegas patenterede SC-Contur. Denne innovative funktion sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige ved en tæthedsprøvning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel G 5614, punkt 4.4.1, hvilket garanterer utæthed ved manglende presning. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa. Viega anbefaler desuden brug af Viega presværktøj og regelmæssig kontrol af dette for at sikre optimal funktionssikkerhed.

Design, mærkning og dimensioner

Denne specifikke bøjning er fremstillet af kobber og har en udvendig diameter på 28 mm. Pakningerne er af HNBR i en karakteristisk gul farve. For at sikre korrekt anvendelse er produktet tydeligt mærket med en gul prik, gul firkant og påskriften "Gas MOP 5 / GT1". Presfittings med gevindtilslutning er tilgængelige i dimensioner fra 12 til 54 mm af rødgods, mens XL-størrelser som d 64,0 er af kobber. Bøjningen vejer 0,114 kg og har dimensionerne 110 mm i længden, 50 mm i bredden og 32 mm i højden. Viega Profipress G systemet er kontinuerligt forbedret, og aktuelle tekniske data kan findes på Viegas hjemmeside.

Anvendelsesområder og driftsbetingelser

Viega Profipress G bøjningen er primært designet til installationer for naturgas, flaskegas, fyringsolie og dieselolie. Det er vigtigt at bemærke, at kun Viega kobber- og rødgods-presfittings mærket med en gul firkant og "Gas MOP 5 / GT1" er tilladt til disse anvendelser. For gas- og flaskegasinstallationer er de gældende driftsbetingelser en drifts- og omgivelsestemperatur fra -20 grader Celsius til +70 grader Celsius og et maksimalt driftstryk på 0,5 MPa. Ved HTB-krav (650 grader Celsius/30 minutter) er driftstrykket maksimalt 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer er den maksimale driftstemperatur 40 grader Celsius og driftstrykket ligger mellem -0,05 og +0,5 MPa. Systemet har tilladelser såsom DVGW-reg.-nr. DG-4550AU0070 for standardstørrelser op til d 54.

• SC-Contur, som garanterer utæthed ved manglende presning og sikrer tydelig identifikation af upressede fittings.
• Certificeret til anvendelse i gasinstallationer iht. DVGW-arbejdsseddel G 5614.
• Velegnet til et bredt spektrum af medier, herunder naturgas, flaskegas, fyringsolie og dieselolie.
• Fremstillet af robust kobber med holdbare HNBR-pakninger i gul farve.
• Mærket med gul prik, gul firkant og "Gas MOP 5 / GT1" for nem identifikation af godkendte anvendelsesområder.
• Driftsbetingelser for gasinstallationer fra -20 grader Celsius til +70 grader Celsius og et maksimalt driftstryk på 0,5 MPa.

Viega Profipress G systemet er et anerkendt presfittingsystem, der opfylder strenge standarder for sikkerhed og pålidelighed. Med certificeringer fra DVGW og den patenterede SC-Contur, der sikrer identifikation af upressede fittings, kan du have tillid til systemets integritet. Viega anbefaler desuden brug af Viega presværktøj og regelmæssig kontrol af dette for at sikre optimal funktionssikkerhed.

Spørgsmål: Hvilke medier er Viega Profipress G bøjningen godkendt til?
Denne bøjning er godkendt til gasser iht. DVGW-arbejdsseddel G 260 i gasinstallationer, flaskegas, fyringsolie iht. DIN 51603-1 og dieselolie iht. DIN EN 590.

Spørgsmål: Hvad er SC-Contur, og hvordan bidrager det til sikkerheden?
SC-Contur er en patenteret sikkerhedsfunktion, der sikrer, at upressede fittings bliver tydeligt utætte under en tæthedsprøvning, hvilket gør fejlmontering let at opdage. Det er certificeret iht. DVGW-arbejdsseddel G 5614.

Spørgsmål: Hvilke driftsbetingelser gælder for gasinstallationer med dette produkt?
For gas- og flaskegasinstallationer er drifts- og omgivelsestemperaturen T = -20 grader Celsius til +70 grader Celsius, med et maksimalt driftstryk pmax = 0,5 MPa.
