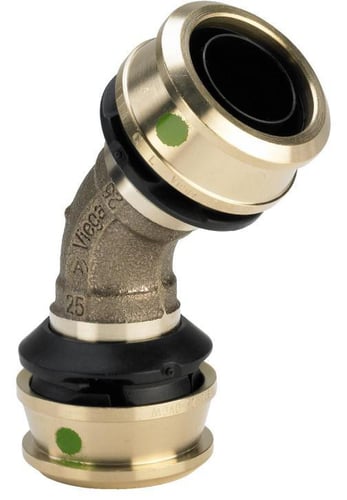

Viega Raxofix bøjning 45° 25 mm rødgods til drikke-/varmevand

Viega Raxofix bøjning 45° i rødgods og siliciumbronze er en essentiel del af et strømningsoptimeret presfittingsystem designet til moderne drikkevands- og varmeinstallationer. Denne 45° bøjning med en udvendig diameter på 25 mm er specifikt fremstillet til Alupex-systemer og er en del af Viegas anerkendte Raxofix produktserie. Den sikrer en pålidelig og effektiv forbindelse i dit rørsystem og er kontrolleret iht. DVGW-arbejdsseddel W 534 samt DIN 1988 og DIN 50930-6.

Presfittingsystemet Viega Raxofix

Viega Raxofix systemet garanterer en sikker og hurtig bearbejdning takket være sin avancerede presteknologi. Det eliminerer behovet for kalibrering af rørender og brugen af O-ringe i alle dimensioner, herunder denne bøjning med en diameter på 25 mm. Dette reducerer monteringstiden betydeligt og fjerner behovet for dyr udvidelse. Systemets strømningsoptimerede radier og minimale tværsnitsindsnævringer resulterer i lave tryktab, hvilket muliggør mindre dimensionering af drikkevandsinstallationer og et reduceret ledningsvolumen. Systemet er godkendt med en grøn prik på prestilslutningen, hvilket indikerer korrekt Viega-kompatibilitet. Dets CO2-aftryk er beregnet til 0,34 kg CO2 (Proxy beregnet) for produktionen.

SC-Contur sikkerhedsfunktion

Alle Viega Raxofix fittings er udstyret med SC-Contur, en certificeret sikkerhedsfunktion, der opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Denne funktion sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige og utætte ved anlæggets fyldning. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser kan dette registreres fra 22 hPa til 0,3 MPa, hvilket giver en ekstra sikkerhed under installationen.

Rør og dimensioner

Viega Raxofix systemet understøtter både Raxofix-PE-Xc/Al/PE-Xc rør, der er formstabile, ilttætte iht. DIN 4726 og grå, samt Raxofix-PE-Xc rør, som er fleksible og sorte. Presfittings og rør fås i dimensionerne d 16/20/25/32/40/50/63 for Raxofix-PE-Xc/Al/PE-Xc og d 16/20 for Raxofix-PE-Xc. Denne bøjning passer til rør med en udvendig diameter på 25 mm.

Anvendelsesområder

Viega Raxofix-PE-Xc/Al/PE-Xc rør og fittings er velegnede til drikkevand, varme, regnvand og trykluft. Raxofix-PE-Xc rør kan anvendes til regnvand og drikkevand. Det er vigtigt at kontakte Viega Service Center for afstemning af materialer, hvis systemet skal anvendes til andre formål end de beskrevne.

Driftsbetingelser

For drikkevandsinstallationer gælder en maksimal driftstemperatur på 70 °C og et maksimalt driftstryk på 1,0 MPa. For varmeinstallationer er den maksimale driftstemperatur 80 °C og det makaksimalt driftstryk 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.

• Strømningsoptimeret design med lave tryktab for effektivitet.
• SC-Contur sikkerhedsfunktion, der tydeligt viser upressede fittings.
• Hurtig og sikker montering uden kalibrering af rørender eller brug af O-ringe.
• Velegnet til drikkevands- og varmeinstallationer samt regnvand og trykluft.
• Fremstillet af robust rødgods og siliciumbronze for lang holdbarhed.
• DVGW-godkendt og opfylder gældende standarder for drikkevandsinstallationer.

Viega Raxofix systemet, inklusive denne 45° bøjning, er fuldt DVGW-godkendt (reg.-nr. DW-8501BU0124 for rør) og opfylder de højeste standarder for sikkerhed og pålidelighed. DVGW-godkendelsen gælder dog kun for anvendelse af originale Viega-dele. Rørene overholder anbefalingerne i KTW (Kunststoffe im Trinkwasser) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270. Systemet kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og leveres med reklamationsret samt ZVSHK-aftale om ansvarsovertagelse. For optimal funktionssikkerhed anbefales det at anvende Viega presværktøj, som bør kontrolleres regelmæssigt af autoriserede servicecentre.

Spørgsmål: Hvad er fordelen ved SC-Contur funktionen i Viega Raxofix fittings?
SC-Contur er en sikkerhedsfunktion, der sikrer, at fittings, som ved en fejl ikke er blevet presset under monteringen, bliver synligt utætte ved anlæggets fyldning. Dette giver en klar indikation af upressede forbindelser under trykprøvning med vand (0,1 MPa–0,65 MPa) eller trykluft/inerte gasser (22 hPa–0,3 MPa).

Spørgsmål: Hvilke anvendelsesområder er Viega Raxofix systemet godkendt til?
Raxofix-PE-Xc/Al/PE-Xc rør og fittings er godkendt til drikkevand, varme, regnvand og trykluft. Raxofix-PE-Xc rør kan anvendes til regnvand og drikkevand. Ved andre anvendelsesområder skal Viega Service Center kontaktes for afstemning af materialer.

Spørgsmål: Hvad er de maksimale driftsbetingelser for drikkevands- og varmeinstallationer?
For drikkevandsinstallationer er den maksimale driftstemperatur 70 °C og det maksimale driftstryk 1,0 MPa. For varmeinstallationer er den maksimale driftstemperatur 80 °C og det maksimale driftstryk 1,0 MPa.
