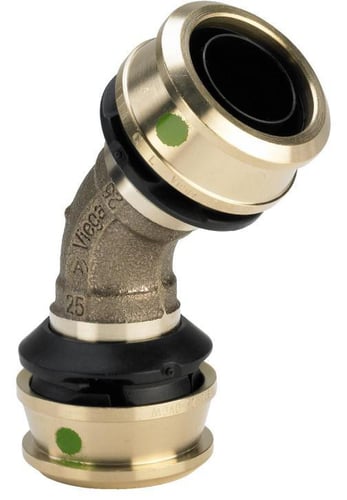

Viega Raxofix bøjning 45 grader, diameter 40, rødgods

Viega Raxofix bøjning 45 grader 40 Rødgods / blank er en strømningsoptimeret presfitting i rødgods og siliciumbronze, designet til Alupex-systemer. Denne 45-graders bøjning med en udvendig diameter på 40 mm er en del af Viega Raxofix produktserien, som er et presfittingsystem til drikkevandsinstallationer iht. DIN 1988 og DIN 50930-6 samt varmeinstallationer, kontrolleret iht. DVGW-arbejdsseddel W 534. Den er velegnet til en lang række anvendelsesområder, herunder drikkevand, varme, regnvand og trykluft. Med en vægt på 0,374 kg og kompakte dimensioner på 110 mm i længden, 57 mm i bredden og 57 mm i højden, er den let at håndtere og installere i Alupex rør- og fittingskollektionen.

Presfittingsystemets fordele

Dette presfittingsystem fra Viega muliggør en sikker og hurtig bearbejdning uden behov for at kalibrere rørenderne, takket være den effektive pressteknologi. Systemet anvender ingen O-ringe i nogen dimensioner, hvilket eliminerer behovet for dyr udvidelse og kalibrering af rørender og reducerer monteringstiden betydeligt. Kombinationen af strømningsoptimerede radier og minimale tværsnitsindsnævringer sikrer lave tryktab i pressystemer til flerlagsrør. Dette giver mulighed for mindre dimensionering af drikkevandsinstallationer og nedsætter det samlede ledningsvolumen. Den grønne prik på prestilslutningen fungerer som en klar mærkning. Produktets CO2-aftryk er beregnet til 0,92 kg (proxy beregnet).

SC-Contur sikkerhedsfunktion

Alle Viega Raxofix fittings er udstyret med den innovative SC-Contur sikkerhedsfunktion. Denne funktion sikrer, at fittings, der ved en fejl ikke er blevet presset korrekt under monteringen, bliver tydeligt synlige ved fyldning af anlægget, da de garanteret vil være utætte. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa.

Rør og dimensioner

Viega Raxofix systemet understøtter to typer rør: Raxofix-PE-Xc/Al/PE-Xc, som er formstabilt, ilttæt iht. DIN 4726 og gråt, samt Raxofix-PE-Xc, der er fleksibelt og sort. Presfittings og rør er tilgængelige i forskellige dimensioner: Raxofix-PE-Xc/Al/PE-Xc i diametre d 16, 20, 25, 32, 40, 50 og 63, og Raxofix-PE-Xc i diametre d 16 og 20. Den specifikke bøjning har en udvendig diameter på 40 mm.

Anvendelsesområder

Raxofix-PE-Xc/Al/PE-Xc rør er egnede til drikkevand, varme, regnvand og trykluft. Raxofix-PE-Xc rør kan anvendes til regnvand og drikkevand. Det er vigtigt at kontakte Viega Service Center for at afstemme materialer, hvis produktet skal anvendes til andre formål end de beskrevne.

Driftsbetingelser

For drikkevandsinstallationer gælder en maksimal driftstemperatur på 70 grader Celsius og et maksimalt driftstryk på 1,0 MPa. For varmeinstallationer er den maksimale driftstemperatur 80 grader Celsius, og det maksimale driftstryk er ligeledes 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.

Kvalitet og godkendelser

DVGW-godkendelsen gælder kun ved anvendelse af originale Viega-dele; montering af fremmede dele er ikke tilladt. Rørene opfylder anbefalingerne i KTW (Kunststoffe im Trinkwasser – kunststoffer i drikkevandet) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270. Raxofix-PE-Xc/Al/PE-Xc rør og Raxofix-PE-Xc-rør har DVGW-reg.-nr. DW-8501BU0124. Produktet kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og er dækket af reklamationsret og ZVSHK-aftale om ansvarsovertagelse.

Anbefalinger for presværktøj

Funktionssikkerheden af Viega presfittingsystemer er afhængig af, at de anvendte presmaskiner og presværktøjer er i perfekt stand. Viega anbefaler derfor at bruge Viega presværktøj og at få dette regelmæssigt kontrolleret af autoriserede servicecentre for at sikre optimal ydeevne og sikkerhed. Detaljeret information og tekniske data er tilgængelige i download-området på Viegas hjemmeside: www.viega.dk.

• Strømningsoptimeret design for lave tryktab i flerlagsrørssystemer.
• SC-Contur sikkerhedsfunktion, der garanterer synlighed af upressede fittings.
• Hurtig og sikker pressteknologi, der eliminerer behov for kalibrering af rørender.
• Fremstillet af robust rødgods og siliciumbronze for lang holdbarhed.
• Bredt anvendelsesområde for både drikkevands- og varmeinstallationer.
• Mærkning med grøn prik på prestilslutningen for nem identifikation.

Viega Raxofix systemet er DVGW-godkendt, med rør der lever op til KTW-anbefalinger og DVGW-arbejdsseddel W 270. Systemet kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og er dækket af både reklamationsret og ZVSHK-aftale om ansvarsovertagelse, hvilket understreger produktets pålidelighed og sikkerhed. For at opretholde den højeste funktionssikkerhed anbefales brugen af originalt Viega presværktøj, som bør kontrolleres regelmæssigt af autoriserede servicecentre.

Spørgsmål: Hvilke anvendelsesområder er Viega Raxofix bøjningen egnet til?
Raxofix-PE-Xc/Al/PE-Xc rør er egnede til drikkevand, varme, regnvand og trykluft. Raxofix-PE-Xc rør kan anvendes til regnvand og drikkevand. I tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.

Spørgsmål: Hvad er SC-Contur, og hvordan fungerer det?
SC-Contur er en sikkerhedsfunktion, der gør upressede fittings synlige ved fyldning af anlægget, da de garanteret vil være utætte. Dette er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Viega kan registrere upressede fittings i trykområdet fra 0,1 MPa til 0,65 MPa ved tæthedsprøvninger med vand og fra 22 hPa til 0,3 MPa ved tør tæthedsprøvning med trykluft eller inerte gasser.

Spørgsmål: Hvad er de maksimale driftsbetingelser for drikkevands- og varmeinstallationer?
For drikkevandsinstallationer er driftstemperaturen maksimalt 70 grader Celsius, og driftstrykket er maksimalt 1,0 MPa. For varmeinstallationer er driftstemperaturen maksimalt 80 grader Celsius, og driftstrykket er ligeledes maksimalt 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.
