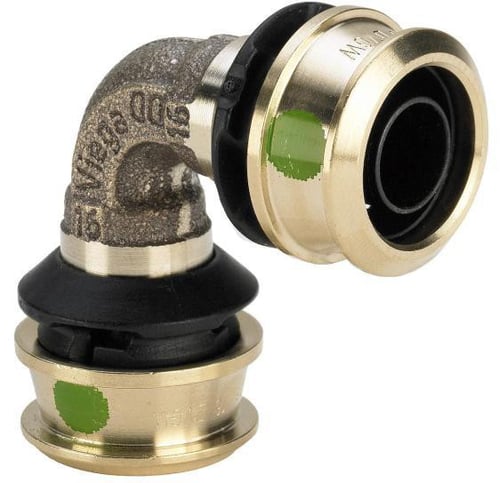

Viega Raxofix bøjning 90 grader 16mm Rødgods til Alupex-systemer

Viega Raxofix bøjning 90 grader 16 i rødgods/blank er en central del af et strømningsoptimeret presfittingsystem designet til både drikkevands- og varmeinstallationer. Denne bøjning, som indgår i Viegas Raxofix produktserie inden for Alupex-systemer og Alupex Fittings, sikrer en pålidelig og effektiv tilslutning i dine installationer. Den er kontrolleret iht. DVGW-arbejdsseddel W 534 og opfylder standarderne i DIN 1988 og DIN 50930-6. Med en udvendig diameter på 16 mm og fremstillet i rødgods og siliciumbronze, er denne bøjning ideel til at skabe 90 graders vinkler i dine alupex rør & fittings systemer.

Presfittingsystemets fordele

Viega Raxofix bøjningen er en del af et avanceret presfittingsystem, der garanterer en sikker og hurtig installation. Systemet eliminerer behovet for kalibrering af rørender og O-ringe i alle dimensioner, hvilket reducerer monteringstiden og omkostninger. Med strømningsoptimerede radier og minimale tværsnitsindsnævringer opnås lave tryktab, hvilket muliggør en mindre dimensionering af drikkevandsinstallationer og et nedsat ledningsvolumen. En udvendig diameter på 16 mm gør denne bøjning velegnet til Raxofix-PE-Xc/Al/PE-Xc rør (som findes i diametre 16/20/25/32/40/50/63) og Raxofix-PE-Xc rør (i diametre 16/20). Bøjningen er fremstillet af holdbart rødgods og siliciumbronze og vejer kun 0,05 kg med dimensionerne længde 60 mm, bredde 20 mm og højde 20 mm. Den er primært designet til drikkevand og varme, men kan også anvendes til regnvand og trykluft med PE-Xc/Al/PE-Xc rør, og til regnvand og drikkevand med PE-Xc rør. Driftsbetingelser for drikkevand tillader en maksimal driftstemperatur på 70 grader Celsius og et driftstryk på 1,0 MPa, mens varmeinstallationer kan håndtere op til 80 grader Celsius og et tryk på 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.

• SC-Contur, der garanterer utæthed ved manglende presning og tydeligt viser upressede fittings under tæthedsprøvning.
• Strømningsoptimeret design med lave tryktab, der muliggør mindre dimensionering og nedsætter ledningsvolumen.
• Sikker og hurtig bearbejdning uden behov for kalibrering af rørender eller O-ringe.
• Bredt anvendelsesområde til drikkevand, varme, regnvand og trykluft (afhængig af rørtype).
• Fremstillet i robust rødgods og siliciumbronze for lang holdbarhed.
• DVGW-godkendt og rørene svarer til KTW-anbefalingerne fra den tyske miljøstyrelse.

Produktet er DVGW-godkendt med reg.nr. DW-8501BU0124 og Viega Raxofix-rørene opfylder KTW-anbefalingerne for kunststoffer i drikkevandet samt kravene i DVGW-arbejdsseddel W 270. SC-Contur funktionen er certificeret og lever op til kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, hvilket garanterer en utæt installation ved manglende presning. Denne bøjning kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og leveres med reklamationsret samt ZVSHK-aftale om ansvarsovertagelse. For at sikre optimal funktionssikkerhed anbefales anvendelse af Viega presværktøj, som bør kontrolleres regelmæssigt.

Spørgsmål: Hvad er SC-Contur, og hvordan sikrer det installationens tæthed?

SC-Contur er en patenteret sikkerhedsfunktion fra Viega, der gør det muligt at identificere upressede fittings under en tæthedsprøvning af anlægget. Hvis en fitting ved en fejl ikke er blevet presset, vil den være tydeligt utæt ved fyldning af anlægget. Dette er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, hvilket garanterer, at manglende presning opdages.

Spørgsmål: Hvilke rørtyper og anvendelsesområder er Viega Raxofix bøjningen kompatibel med?

Viega Raxofix bøjningen er kompatibel med Raxofix-PE-Xc/Al/PE-Xc rør (formstabile, ilttætte) og Raxofix-PE-Xc rør (fleksible). Anvendelsesområderne omfatter drikkevand, varme, regnvand og trykluft for PE-Xc/Al/PE-Xc rør, og regnvand og drikkevand for PE-Xc rør. Driftsbetingelserne er max 70 grader Celsius og 1,0 MPa for drikkevand, og max 80 grader Celsius og 1,0 MPa for varmeinstallationer.

Spørgsmål: Er der særlige krav til presværktøj ved installation af Viega Raxofix fittings?

For at sikre optimal funktionssikkerhed for Viega presfittingsystemer anbefales det kraftigt at anvende Viega presmaskiner og presværktøj, som er i perfekt stand. Viega anbefaler desuden, at dette presværktøj kontrolleres regelmæssigt af autoriserede servicecentre for at opretholde systemets pålidelighed.
