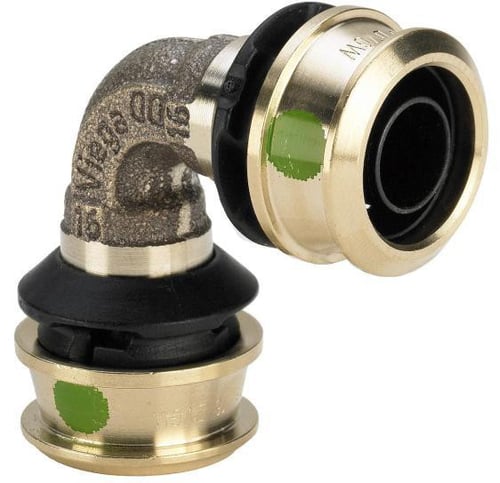

Viega Raxofix Alupex bøjning 90°, 20 mm, Rødgods/blank

Viega Raxofix bøjning 90 grader 20 Rødgods / blank er en central komponent i Viega Raxofix presfittingsystemet, der er et strømningsoptimeret system til både drikkevandsinstallationer iht. DIN 1988 og DIN 50930-6 samt varmeinstallationer, kontrolleret iht. DVGW-arbejdsseddel W 534. Denne alupex fitting, fremstillet i robust rødgods og siliciumbronze, sikrer en pålidelig 90 graders vinkel i dit alupex rørsystem med en udvendig diameter på 20 millimeter.

Presfittingsystemet

Viega Raxofix presfittings muliggør en sikker og hurtig bearbejdning uden behov for kalibrering af rørenderne, takket være avanceret presteknologi og fravær af O-ringe i alle dimensioner. Dette eliminerer behovet for dyr udvidelse og kalibrering, hvilket reducerer monteringstiden betydeligt. Kombinationen af strømningsoptimerede radier og minimale tværsnitsindsnævringer resulterer i lave tryktab i presfittingsystemer til flerlagsrør. Dette bidrager til muligheden for en mindre dimensionering af drikkevandsinstallationer og en generel reduktion af ledningsvolumen.

Sc-contur

Alle Viega Raxofix fittings, inklusive denne bøjning, er udstyret med SC-Contur funktionen. Denne innovative teknologi gør, at fittings, der ved en fejl ikke er blevet presset korrekt under monteringen, bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og lever op til kravene i DVGW-arbejdsseddel W 534, punkt 12.14, og garanterer utæthed ved manglende presning. Under tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa.

Anvendelsesområder

Viega Raxofix systemet er alsidigt og kan anvendes til en bred vifte af installationer. For Raxofix-PE-Xc/Al/PE-Xc rør omfatter anvendelsesområderne drikkevand, varme, regnvand og trykluft. For Raxofix-PE-Xc rør er anvendelsesområderne regnvand og drikkevand. Ved anvendelse til andre formål end de beskrevne, anbefales det at kontakte Viega Service Center for at afstemme materialerne korrekt.

Driftsbetingelser

For drikkevandsinstallationer er de maksimale driftsbetingelser en temperatur på 70 grader Celsius og et driftstryk på 1,0 MPa. For varmeinstallationer er den maksimale driftstemperatur 80 grader Celsius og et driftstryk på 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.

• Strømningsoptimeret design for lave tryktab i alupex rørsystemer.
• Sikker og hurtig montering uden kalibrering af rørender.
• SC-Contur for garanteret lækage ved upressede fittings under trykprøve.
• Fremstillet i robust rødgods og siliciumbronze.
• Fleksible anvendelsesmuligheder til drikkevand, varme, regnvand og trykluft.
• DVGW-godkendt system med registrerede rør (DVGW-reg.nr. DW-8501BU0124).

Viega Raxofix systemet er anerkendt for sin høje standard. DVGW-godkendelsen gælder kun ved brug af originale Viega dele, og montering af fremmede dele er ikke tilladt for at opretholde funktionssikkerheden. Rørene i Viega Raxofix alupex systemet lever op til anbefalingerne fra KTW (Kunststoffe im Trinkwasser) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270. Systemet kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og er dækket af reklamationsret og ZVSHK-aftale om ansvarsovertagelse. For optimal funktionssikkerhed anbefales det at anvende Viega presværktøj, som bør kontrolleres regelmæssigt af autoriserede servicecentre.

Spørgsmål: Hvilke driftsbetingelser gælder for Viega Raxofix bøjningen? Svar: For drikkevandsinstallationer er driftstemperaturen maks. 70 grader Celsius og driftstrykket maks. 1,0 MPa. For varmeinstallationer er driftstemperaturen maks. 80 grader Celsius og driftstrykket maks. 1,0 MPa.

Spørgsmål: Hvad er fordelen ved SC-Contur funktionen? Svar: SC-Contur sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige ved fyldning af anlægget, da de garanteret vil være utætte. Dette hjælper med at identificere upressede fittings under tæthedsprøvninger.

Spørgsmål: Hvilke anvendelsesområder er Viega Raxofix systemet godkendt til? Svar: Systemet er godkendt til drikkevand, varme, regnvand og trykluft (for PE-Xc/Al/PE-Xc rør) samt drikkevand og regnvand (for PE-Xc rør). Ved andre anvendelsesområder skal Viega Service Center kontaktes.
