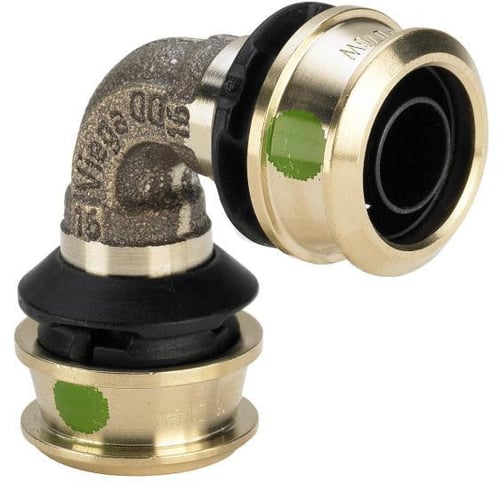

Viega Raxofix presbøjning 90 grader 32 mm rødgods til flerlagsrør

Viega Raxofix bøjning 90 grader 32 Rødgods / blank er en essentiel komponent i Viegas strømningsoptimerede presfittingsystem, der er specifikt designet til pålidelige drikkevandsinstallationer iht. DIN 1988 og DIN 50930-6 samt varmeinstallationer, kontrolleret iht. DVGW-arbejdsseddel W 534. Denne 90 graders bøjning med en udvendig diameter på 32 mm er fremstillet af rødgods og siliciumbronze, hvilket sikrer lang holdbarhed og optimal ydeevne i Alupex-systemer. Den er en del af Raxofix produktserien, der er kendt for sin innovative tilgang til Alupex Fittings.

Avanceret presfittingteknologi

Dette presfittingsystem fra Viega muliggør en sikker og hurtig bearbejdning uden behov for kalibrering af rørenderne, hvilket eliminerer omkostningsfuld udvidelse og væsentligt reducerer monteringstiden. Pressteknologien anvendes uden O-ring i alle dimensioner, hvilket forenkler installationen. Systemets strømningsoptimerede radier og minimale tværsnitsindsnævringer sikrer lave tryktab i pressystemer til flerlagsrør. Dette bidrager til muligheden for en mindre dimensionering af drikkevandsinstallationer og nedsætter ledningsvolumen. Bøjningen vejer 0,218 kg og har dimensioner på 80 mm i længden, 80 mm i bredden og 50 mm i højden.

• Strømningsoptimeret presfittingsystem til drikkevands- og varmeinstallationer.
• Sikker og hurtig montering uden kalibrering af rørender ved hjælp af presteknologi uden O-ring.
• SC-Contur teknologi, der tydeligt viser upressede fittings ved anlægsfyldning for øget sikkerhed.
• Velegnet til anvendelse i drikkevand, varme, regnvand og trykluft, afhængigt af rørsystem.
• Mærkning med en grøn prik på prestilslutningen for nem identifikation.
• Certificeret og godkendt iht. DVGW-arbejdsseddel W 534, DIN 1988 og DIN 50930-6.

Viega Raxofix-systemet er DVGW-godkendt (DVGW-reg.-nr. DW-8501BU0124), hvilket garanterer overholdelse af strenge standarder for drikkevandsinstallationer. Det er vigtigt at bemærke, at godkendelsen kun gælder ved brug af originale Viega-dele for at sikre fuld funktionssikkerhed. Rørene, der anvendes med systemet, svarer til anbefalingerne i KTW (Kunststoffe im Trinkwasser) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270. Produktet kan desuden monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7, og er dækket af reklamationsret samt ZVSHK-aftale om ansvarsovertagelse. Viega anbefaler brug af Viega presværktøj, som bør kontrolleres regelmæssigt af autoriserede servicecentre, for at opretholde systemets funktionssikkerhed.

Spørgsmål: Hvad er SC-Contur, og hvordan fungerer det?
SC-Contur er en sikkerhedsfunktion, der garanterer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver klart synlige og utætte ved fyldning af anlægget. Dette er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa.

Spørgsmål: Hvilke driftsbetingelser er Viega Raxofix bøjningen godkendt til?
For drikkevandsinstallationer er bøjningen godkendt til en driftstemperatur på maksimalt 70 grader Celsius og et driftstryk på maksimalt 1,0 MPa. For varmeinstallationer er den godkendt til en driftstemperatur på maksimalt 80 grader Celsius og et driftstryk på maksimalt 1,0 MPa. Blandede installationer er tilladt uafhængigt af strømningsretningen.

Spørgsmål: Hvilke rørdimensioner understøttes af Raxofix presfittingsystemet?
Viega Raxofix presfittingsystemet understøtter Raxofix-PE-Xc/Al/PE-Xc rør i dimensioner d 16, 20, 25, 32, 40, 50 og 63. For Raxofix-PE-Xc rør understøttes dimensionerne d 16 og 20. Denne specifikke bøjning er designet til en udvendig diameter på 32 mm.
