Viega Raxofix bøjning 90°, 40 mm, rødgods til drikke-/varme

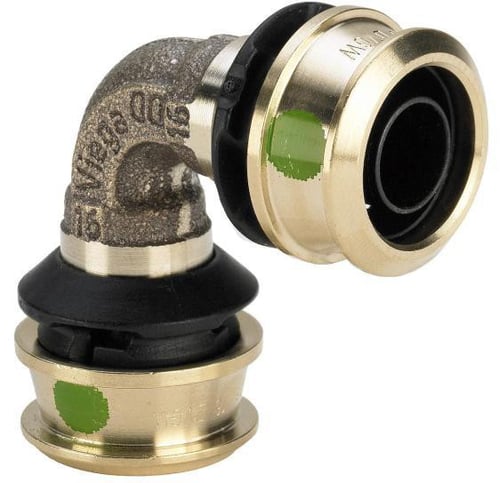

Viega Raxofix bøjning 90° 40 Rødgods / blank er en central komponent i et strømningsoptimeret presfittingsystem, designet til moderne drikkevands- og varmeinstallationer. Som en del af Viegas anerkendte Raxofix serie af Alupex fittings, sikrer denne 90 graders bøjning med en udvendig diameter på 40 mm en pålidelig og effektiv tilslutning i Alupex-systemer. Fremstillet af rødgods og siliciumbronze, er den kontrolleret iht. DVGW-arbejdsseddel W 534, hvilket garanterer høj standard for sikkerhed og ydeevne i dit system.

Presfittingsystemets fordele

Dette presfittingsystem muliggør en sikker og hurtig bearbejdning uden behov for kalibrering af rørenderne, takket være avanceret presteknologi. Dette eliminerer behovet for dyr udvidelse og kalibrering, hvilket reducerer monteringstiden betydeligt. Kombinationen af strømningsoptimerede radier og minimale tværsnitsindsnævringer resulterer i lave tryktab, hvilket giver mulighed for en mindre dimensionering af drikkevandsinstallationer og nedsætter ledningsvolumen. Bøjningen vejer 0.428 kg og har dimensionerne længde 145 mm, bredde 55 mm, højde 55 mm.

SC-Contur for øget sikkerhed

Alle Viega Raxofix fittings, inklusive denne 90 graders bøjning, er udstyret med SC-Contur. Denne innovative funktion sikrer, at fittings, der ved en fejl ikke er blevet presset under monteringen, bliver tydeligt synlige under fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, hvilket garanterer utæthed ved manglende presning. Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa. Hver prestilslutning er desuden mærket med en grøn prik.

Kompatible rør og dimensioner

• Raxofix-PE-Xc/Al/PE-Xc rør er formstabile, ilttætte iht. DIN 4726 og grå. De findes i dimensionerne diameter 16/20/25/32/40/50/63.
• Raxofix-PE-Xc rør er fleksible og sorte, tilgængelige i dimensionerne diameter 16/20.

Anvendelsesområder og driftsbetingelser

Viega Raxofix-systemet er alsidigt og kan anvendes til en række installationer. For PE-Xc/Al/PE-Xc rør omfatter anvendelsesområderne drikkevand, varme, regnvand og trykluft. PE-Xc rør er velegnede til regnvand og drikkevand. Systemet er designet til driftsbetingelser på maksimalt 70 °C og 1,0 MPa driftstryk for drikkevandsinstallationer, og maksimalt 80 °C og 1,0 MPa driftstryk for varmeinstallationer. Blandede installationer er tilladt uafhængigt af strømningsretningen. Ved anvendelse til andre formål end de beskrevne, skal Viega Service Center kontaktes for at afstemme materialer.

• Strømningsoptimeret design for lavt tryktab og reduceret ledningsvolumen.
• SC-Contur garanterer utæthed ved manglende presning for maksimal sikkerhed.
• Hurtig og sikker montering uden kalibrering af rørenderne.
• Bredt anvendelsesområde for drikkevand, varme, regnvand og trykluft.
• DVGW-godkendt system sikrer overholdelse af gældende standarder.
• Kan monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7.

Viega Raxofix-systemet, herunder denne bøjning, er fuldt DVGW-godkendt med registreringsnummer DW-8501BU0124, hvilket kun gælder for anvendelse af originale Viega-dele. Rørene opfylder anbefalingerne i KTW (Kunststoffe im Trinkwasser) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270. Viega yder reklamationsret og ZVSHK-aftale om ansvarsovertagelse, hvilket understreger producentens tillid til systemets holdbarhed og funktionssikkerhed. Det anbefales at anvende Viega presværktøj og lade det kontrollere regelmæssigt af autoriserede servicecentre for at opretholde funktionssikkerheden.

Spørgsmål: Hvad er fordelen ved SC-Contur?
SC-Contur er en sikkerhedsfunktion, der gør det muligt at identificere upressede fittings under fyldning af anlægget. Dette sikrer, at alle forbindelser er korrekt presset, hvilket forhindrer lækager og øger installationens sikkerhed. Systemet er garanteret utæt ved manglende presning og certificeret iht. DVGW-arbejdsseddel W 534.

Spørgsmål: Hvilke anvendelsesområder er Viega Raxofix bøjningen godkendt til?
Bøjningen er del af et system, der er godkendt til drikkevandsinstallationer og varmeinstallationer. Med Raxofix-PE-Xc/Al/PE-Xc rør kan det desuden anvendes til regnvand og trykluft, mens Raxofix-PE-Xc rør er egnede til regnvand og drikkevand. Systemet er kontrolleret iht. DVGW-arbejdsseddel W 534.

Spørgsmål: Hvad er de maksimale driftsbetingelser for systemet?
For drikkevandsinstallationer gælder en maksimal driftstemperatur på 70 °C og et maksimalt driftstryk på 1,0 MPa. For varmeinstallationer er de maksimale driftsbetingelser 80 °C driftstemperatur og 1,0 MPa driftstryk. Blandede installationer er tilladt uafhængigt af strømningsretningen.
